Safety Bumpers
TI16-25-1
| Modelos | Carrera | Capacidad de Energía | Uso de Emergencia de Capacidad Energética |
|---|---|---|---|
| TI16-25-1 | 0.98 in | — | 4,974 in-lbs/ciclo |
| TI24-33-1 | 1.30 in | — | 23,906 in-lbs/ciclo |

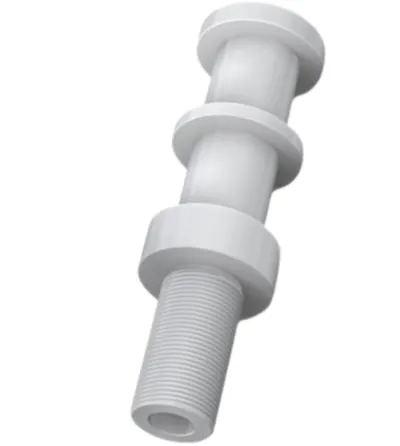

TI16-25-1
Desaceleración compacta de un solo uso
Amortiguador irreversible para paro de emergencia
Carrera: 0.98 in
Uso de Emergencia de Capacidad Energética: 4,974 in-lbs/ciclo
Uso único, pero seguro: ACE ofrece estos innovadores amortiguadores TUBUS TI de un solo impacto para aplicaciones de paro de emergencia, como alternativa a los exitosos amortiguadores de perfil TUBUS. En comparación con los amortiguadores elastoméricos estándar, estos topes de seguridad garantizan una absorción de energía de hasta el 96 % sin efecto de rebote. Tras el impacto, el amortiguador se deforma y no puede reutilizarse.
Estos amortiguadores de impacto único, fáciles de montar y libres de mantenimiento, representan además una alternativa rentable a los amortiguadores hidráulicos de seguridad de ACE. Están fabricados con un material sintético de alta calidad con núcleo metálico interno y pueden absorber hasta 96,94 in-lbs (10,953 Nm) de energía.
El TUBUS TI se utiliza principalmente como amortiguador de paro de emergencia en ejes lineales, máquinas herramienta, servomotores de alta velocidad y aplicaciones similares donde se requiere una detención segura e inmediata.
¿Necesitas más información sobre nuestros productos? Contáctenos para una cotización o resolver sus dudas.

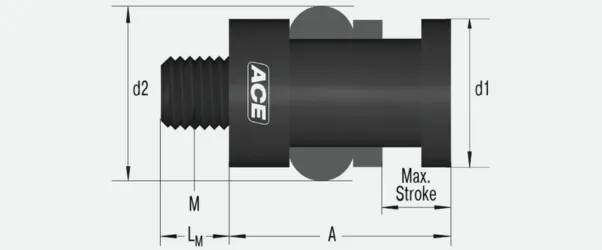

DETALLES TÉCNICOS
TI16-25-1
Capacidad de energía (uso de emergencia): 4,974 in-lbs/ciclo
Profundidad mínima del orificio roscado: 0.98 in
Absorción de energía: 91 % a 96 %
Rango de fuerza dinámica: 8,349
Color estándar: Azul
Tamaño constructivo: 1.25 in a 2.48 in
Montaje: En cualquier posición
Rango de velocidad de impacto: Máx. 16.4 ft/s
Par máximo: Ajuste manual (finger tight)
Rango de temperatura de operación: Elastómero copoliéster: -40 °F a +120 °F, Polímero: -13 °C a +122 °C
Materiales: Cuerpo del perfil: elastómero copoliéster o polímero. Camisa guía: metal
Entorno: Resistente a lubricantes y a ataque químico según lista de resistencias. Sin resistencia a radiación UV.
NOTA
El amortiguador de un solo uso debe sustituirse después de cada impacto.
INFORMACIÓN DE SEGURIDAD
Durante el montaje debe dejarse un espacio libre de 0.40 in detrás de la rosca del amortiguador. Atornille el amortiguador únicamente a mano y asegúrelo con 2 gotas de fijador de roscas Loctite tipo 480.
BAJO PEDIDO
Otros tamaños constructivos disponibles bajo solicitud.
