Safety Bumpers
TI 1-Bellow
| Modelos | Carrera | Capacidad de Energía | Uso de Emergencia de Capacidad Energética |
|---|---|---|---|
| TI16-25-1 | 0.98 in | — | 4,974 in-lbs/ciclo |
| TI24-33-1 | 1.30 in | — | 23,906 in-lbs/ciclo |
TI-1-Bellow
Safety Bumpers
Desaceleración compacta de un solo uso
Amortiguador irreversible para paro de emergencia
Carrera: 0.98 in a 1.30 in
Uso de Emergencia de Capacidad Energética: 4,974 in-lbs/ciclo a 23,906 in-lbs/ciclo

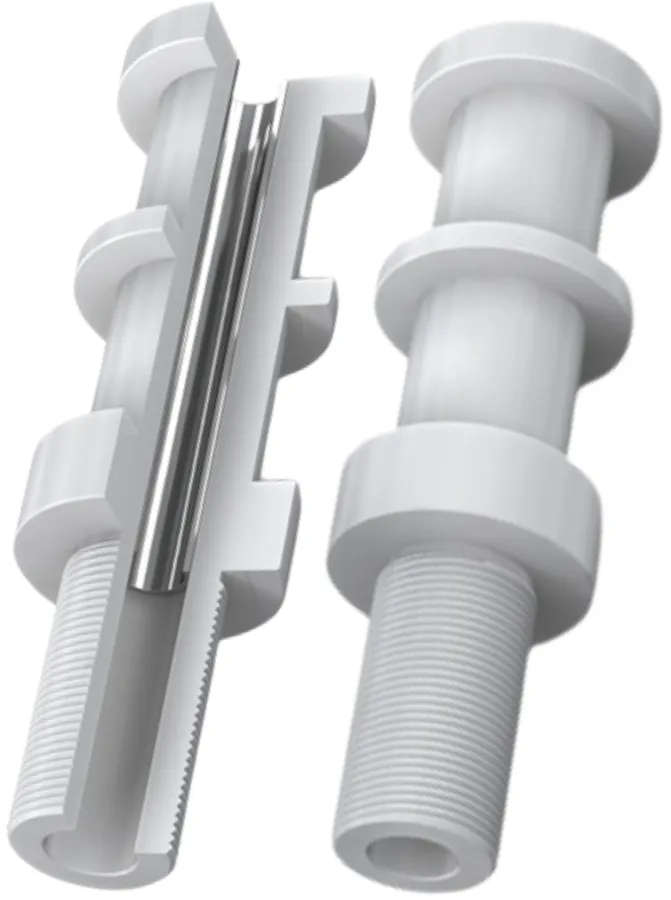

Uso único, pero seguro: ACE ofrece estos innovadores amortiguadores TUBUS TI de un solo impacto para aplicaciones de paro de emergencia, como alternativa a los exitosos amortiguadores de perfil TUBUS. En comparación con los amortiguadores elastoméricos estándar, estos topes de seguridad garantizan una absorción de energía de hasta el 96 % sin efecto de rebote. Tras el impacto, el amortiguador se deforma y no puede reutilizarse.
Estos amortiguadores de impacto único, fáciles de montar y libres de mantenimiento, representan además una alternativa rentable a los amortiguadores hidráulicos de seguridad de ACE. Están fabricados con un material sintético de alta calidad con núcleo metálico interno y pueden absorber hasta 96,94 in-lbs (10,953 Nm) de energía.
El TUBUS TI se utiliza principalmente como amortiguador de paro de emergencia en ejes lineales, máquinas herramienta, servomotores de alta velocidad y aplicaciones similares donde se requiere una detención segura e inmediata.
DATOS TÉCNICOS
Carrera: 0.98 in a 1.30 in
Absorción de energía: 91 % a 96 %
Rango de fuerza dinámica: 8,349 lbs a 25,536 lbs
Montaje: En cualquier posición
Rango de velocidad de impacto: Máx. 16.4 ft/s
Tamaño constructivo: 1.25 in a 2.48 in
Par máximo: Ajuste manual (finger tight)
Rango de temperatura de operación: Elastómero copoliéster: -40 °F a +120 °F. Polímero: -13 °C a +122 °C
Entorno: Resistente a lubricantes y ataque químico según lista de resistencia. No resistente a radiación UV.
Materiales: Cuerpo del perfil: elastómero copoliéster o polímero. Camisa guía: metal
Color estándar:
TI16: azul
TI24, TI30, TI36: blanco
NOTAS
El amortiguador de un solo uso debe reemplazarse después de cada impacto.
INFORMACIÓN DE MONTAJE
Durante el montaje debe dejarse un espacio libre de 0.40 in detrás de la rosca del amortiguador. Atornillar únicamente a mano y asegurar con 2 gotas de Loctite tipo 480.
BAJO SOLICITUD
Otros tamaños constructivos disponibles bajo pedido.
