Safety Bumpers
TC83-73-S
| Modelos | Carrera | Capacidad de Energía | Uso de Emergencia de Capacidad Energética |
|---|---|---|---|
| TC64-62-S | 2.44 in | 3,983 in-lbs/ciclo | 5,576 in-lbs/ciclo |
| TC74-76-S | 2.99 in | 8,674 in-lbs/ciclo | 12,143 in-lbs/ciclo |
| TC83-73-S | 2.87 in | 17,170 in-lbs/ciclo | 24,030 in-lbs/ciclo |
| TC134-146-S | 5.75 in | 64,699 in-lbs/ciclo | 90,543 in-lbs/ciclo |
| TC146-67-S | 2.64 in | 73,727 in-lbs/ciclo | 103,200 in-lbs/ciclo |
| TC150-178-S | 7.01 in | 78,418 in-lbs/ciclo | 109,749 in-lbs/ciclo |
| TC153-178-S | 7.01 in | 64,256 in-lbs/ciclo | 89,968 in-lbs/ciclo |
| TC176-198-S | 7.80 in | 112,626 in-lbs/ciclo | 157,632 in-lbs/ciclo |
TC83-73-S
Potencia compacta
Instalaciones de grúa
Carrera: 2.87 in
Capacidad de energía: 17,170 in-lbs/ciclo
Mayor protección: los amortiguadores de perfil de la gama TC de la serie ACE TUBUS también pueden utilizarse como amortiguadores de seguridad. Estos elementos de amortiguación, libres de mantenimiento y listos para instalarse, están fabricados en elastómero copoliéster y han sido desarrollados específicamente para su uso en sistemas de grúas, cumpliendo con los estándares industriales internacionales OSHA y CMAA. El diseño TC-S emplea un concepto dual exclusivo que permite alcanzar la constante elástica requerida para aplicaciones en grúas.
Tanto los modelos TC como TC-S representan una solución rentable con alta capacidad de absorción de energía para sistemas de gestión de energía. Su diseño muy compacto y ligero, con diámetros de Ø 2.52 in a Ø 6.93 in (Ø 64 mm a Ø 176 mm), cubre de forma progresiva una absorción de energía en el rango de 3,983 in-lbs a 157,632 in-lbs (450 Nm a 17,810 Nm).
Los amortiguadores de perfil de la serie TC protegen grúas, equipos de carga y elevación, unidades hidráulicas y muchas otras aplicaciones industriales.
¿Necesitas más información sobre nuestros productos? Contáctenos para una cotización o resolver sus dudas.
DETALLES TÉCNICOS
TC83-73-S
Capacidad de energía: 17,170 in-lbs/ciclo
Absorción de energía: 31 % a 64 %
Montaje: En cualquier posición
Uso de Emergencia de Capacidad Energética: 24,030 in-lbs/ciclo
Rango de fuerza dinámica: 17,985 lbs a 219,864 lbs

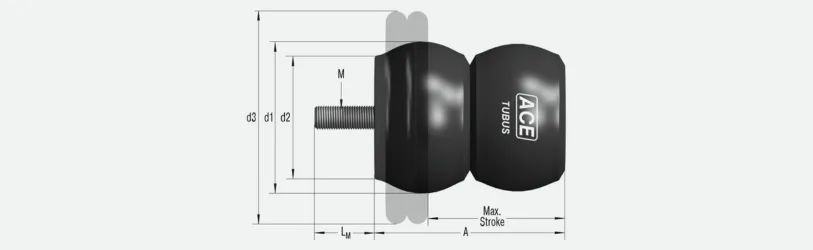

Tamaño de construcción: 2,52 in a 6,93 in
Clasificación de dureza del material Shore 55D Shore
Rango de velocidad de impacto: Max. 16.4 ft/s
Rango de temperatura de operación: -40 °F a 120 °F
Material: Cuerpo del perfil: Elastómero de copoliéster
Resistente al medio ambiente: a microbios, agua de mar y a ataques químicos. Excelente resistencia a los rayos UV y al ozono. El material no absorbe agua ni se hincha.
Torque max. M12: 36.88 ft-lbs, M16: 29.50 ft-lbs (DIN912), M16: 88.51 ft-lbs (tornillo con hombro)
NOTA
Apto para aplicaciones de paro de emergencia y para uso continuo. Para aplicaciones con precarga y temperaturas elevadas, consulte a ACE.
BAJO PEDIDO
Carreras especiales, características, constantes elásticas, tamaños y materiales personalizados.
