Safety Bumpers
TC168-124
| Modelos | Carrera | Capacidad de Energía | Uso de Emergencia de Capacidad Energética |
|---|---|---|---|
| TC86-39 | 1.54 in | 10,709 in-lbs/ciclo | 15,002 in-lbs/ciclo |
| TC90-49 | 1.93 in | 14,515 in-lbs/ciclo | 20,312 in-lbs/ciclo |
| TC100-59 | 2.32 in | 15,799 in-lbs/ciclo | 22,127 in-lbs/ciclo |
| TC102-63 | 2.48 in | 17,436 in-lbs/ciclo | 24,428 in-lbs/ciclo |
| TC108-30 | 1.18 in | 16,816 in-lbs/ciclo | 23,543 in-lbs/ciclo |
| TC117-97 | 3.82 in | 32,836 in-lbs/ciclo | 45,980 in-lbs/ciclo |
| TC136-65 | 2.56 in | 37,616 in-lbs/ciclo | 52,662 in-lbs/ciclo |
| TC137-90 | 3.54 in | 56,202 in-lbs/ciclo | 78,683 in-lbs/ciclo |
| TC168-124 | 4.88 in | 89,392 in-lbs/ciclo | 125,149 in-lbs/ciclo |
TC168-124
Potencia compacta
Instalaciones de grúa
Carrera: 4.88 in
Capacidad de energía: 89,392 in-lbs/ciclo

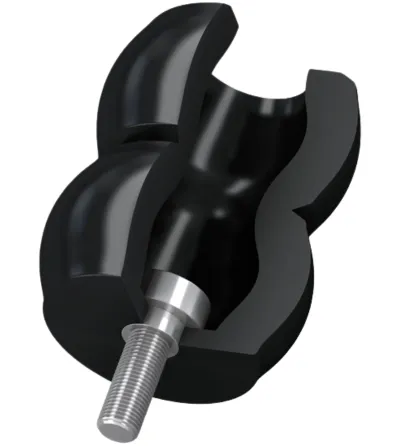

Mayor protección: los amortiguadores de perfil de la gama TC de la serie ACE TUBUS también pueden utilizarse como amortiguadores de seguridad. Estos elementos de amortiguación, libres de mantenimiento y listos para instalarse, están fabricados en elastómero copoliéster y han sido desarrollados específicamente para su uso en sistemas de grúas, cumpliendo con los estándares industriales internacionales OSHA y CMAA. El diseño TC-S emplea un concepto dual exclusivo que permite alcanzar la constante elástica requerida para aplicaciones en grúas.
Tanto los modelos TC como TC-S representan una solución rentable con alta capacidad de absorción de energía para sistemas de gestión de energía. Su diseño muy compacto y ligero, con diámetros de Ø 2.52 in a Ø 6.93 in (Ø 64 mm a Ø 176 mm), cubre de forma progresiva una absorción de energía en el rango de 3,983 in-lbs a 157,632 in-lbs (450 Nm a 17,810 Nm).
Los amortiguadores de perfil de la serie TC protegen grúas, equipos de carga y elevación, unidades hidráulicas y muchas otras aplicaciones industriales.
¿Necesitas más información sobre nuestros productos? Contáctenos para una cotización o resolver sus dudas.
DETALLES TÉCNICOS
TC168-124
Capacidad de energía: 89,392 in-lbs/ciclo
Absorción de energía: 31 % a 64 %
Montaje: En cualquier posición
Uso de Emergencia de Capacidad Energética: 125,149 in-lbs/ciclo
Rango de fuerza dinámica: 17,985 lbs a 219,864 lbs
Tamaño de construcción: 2,52 in a 6,93 in
Clasificación de dureza del material Shore 55D Shore
Rango de velocidad de impacto: Max. 16.4 ft/s
Rango de temperatura de operación: -40 °F a 120 °F
Material: Cuerpo del perfil: Elastómero de copoliéster
Resistente al medio ambiente: a microbios, agua de mar y a ataques químicos. Excelente resistencia a los rayos UV y al ozono. El material no absorbe agua ni se hincha.
Torque max. M12: 36.88 ft-lbs, M16: 29.50 ft-lbs (DIN912), M16: 88.51 ft-lbs (tornillo con hombro)
NOTA
Apto para aplicaciones de paro de emergencia y para uso continuo. Para aplicaciones con precarga y temperaturas elevadas, consulte a ACE.
BAJO PEDIDO
Carreras especiales, características, constantes elásticas, tamaños y materiales personalizados.
