Controles de Avance Hidráulicos
MA
| Modelos | Carrera | Cuerpo roscado | Capacidad energética Nm/Ciclo | Capacidad energética Nm/h | Fuerza de compresión mínima | Fuerza de compresión máxima |
|---|---|---|---|---|---|---|
| MA30M | 8 mm | M8x1 | 3.5 | 5,650 | 8 N | 80 N |
| MA50M | 7.2 mm | M10x1 | 5.5 | 13,550 | 40 N | 160 N |
| MA35M | 10.2 mm | M12x1 | 4.0 | 6,000 | 15 N | 200 N |
| MA150M | 12.7 mm | M14x1.5 | 22 | 35,000 | 20 N | 300 N |
| MA35 | 10.2 mm | 1/2-20-UNF | 4.0 | 6,000 | 15 N | 200 N |
| MA150 | 12.7 mm | 9/16-18 UNF | 22 | 35,000 | 20 N | 300 N |

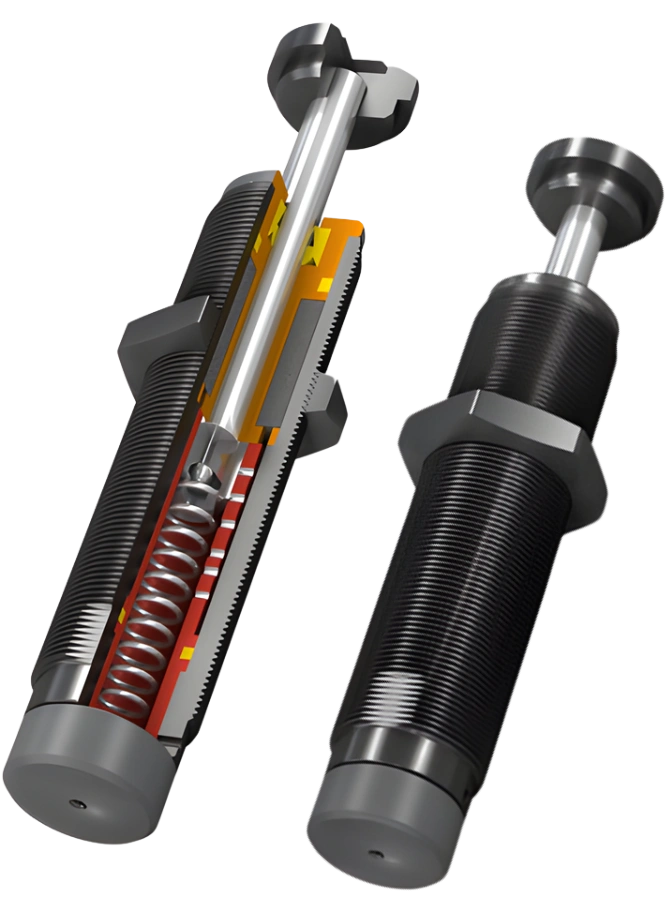

SERIES MA
Controles de avance hidráulicos
Ajustables – Diseñado para aplicaciones con menores requerimientos de precisión
Fuerza de extensión de 8 N a 300 N
Carrera: 7 mm a 12 mm
Muchas opciones de aplicación: los controles de avance hidráulicos de las series MA y MVC son similares al modelo VC; sin embargo, están diseñados para aplicaciones donde no se requiere un nivel de precisión tan alto.
Estos modelos cuentan con una amplia variedad de accesorios y todos los productos son unidades selladas, listas para instalar, libres de mantenimiento, estables en temperatura y sin efecto stick-slip. Pueden trabajar con velocidades desde 12 mm/min utilizando la tornillería de ajuste situada en la base del control hidráulico.
Los controles de avance hidráulicos de las series MA y MVC se utilizan especialmente en módulos de manipulación, carros lineales y en aplicaciones con datos de uso variables.
DATOS TÉCNICOS
Rango de temperatura 0 °C a 66 °C
Tope final: Integrado
Velocidad de impacto: A velocidades de 0.3 m/s, la energía máxima permitida es aprox. 2 Nm. Cuando existan energías mayores, debe utilizarse un shock absorber para absorber el impacto inicial.
Evitar velocidades de impacto elevadas.
Ajuste: Golpe fuerte al inicio del recorrido → ajustar el anillo hacia 9 o PLUS. Golpe fuerte al final del recorrido → ajustar el anillo hacia 0 o MINUS
Materiales: Cuerpo exterior: Acero endurecido por nitruración. Vástago: Acero con acabado de óxido negro o endurecido por nitruración
Medio de amortiguación: Aceite estable a la temperatura.
NOTAS
El damper se entrega preajustado en una posición neutral, entre duro y suave.
INFORMACIÓN DE SEGURIDAD
Materiales externos en el entorno pueden afectar los componentes del sello y reducir la vida útil. Consultar para soluciones adecuadas.
BAJO PEDIDO
Opciones en níquel, acabado weartec (resistente al agua salada) u otras opciones especiales disponibles bajo solicitud.
