Amortiguadores en miniatura
SC190 0 a 4
| Tipos | Carrera | Cuerpo roscado | Capacidad energética Nm/ciclo | Capacidad energética Nm/h | Peso efectivo min kg | Peso efectivo max kg |
|---|---|---|---|---|---|---|
| SC190M-0 | 16 mm | M14x1.5 | 25 | 34,000 | – | – |
| SC190-0 | 16 mm | 9/16-18 UNF | 25 | 34,000 | – | – |
| SC190M-1 | 16 mm | M14x1.5 | 25 | 34,000 | 2.3 | 6 |
| SC190-1 | 16 mm | 9/16-18 UNF | 25 | 34,000 | 2.3 | 6 |
| SC190M-2 | 16 mm | M14x1.5 | 25 | 34,000 | 5.5 | 16 |
| SC190-2 | 16 mm | 9/16-18 UNF | 25 | 34,000 | 5.5 | 16 |
| SC190M-3 | 16 mm | M14x1.5 | 25 | 34,000 | 14 | 41 |
| SC190-3 | 16 mm | 9/16-18 UNF | 25 | 34,000 | 14 | 41 |
| SC190M-4 | 16 mm | M14x1.5 | 25 | 34,000 | 34 | 91 |
| SC190-4 | 16 mm | 9/16-18 UNF | 25 | 34,000 | 34 | 91 |

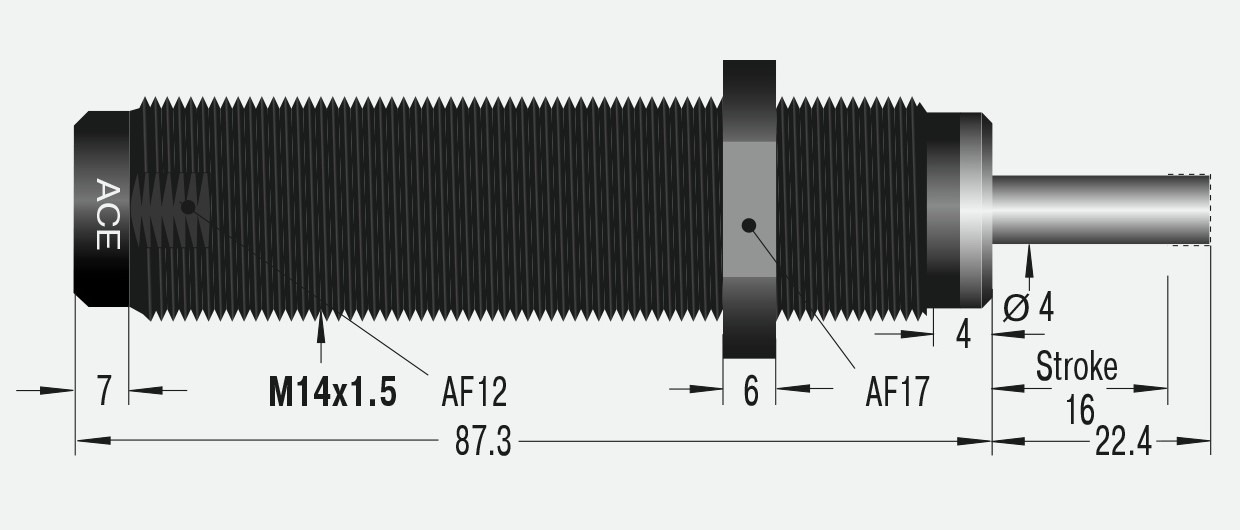

SC190-4
Golpe largo e impacto suave
Auto-compensación, contacto suave, sin botón de varilla
Capacidad de energía 25 Nm/ciclo
Carrera de 16 mm
Ideal para una amortiguación suave: SC, que se encuentra en el código de modelo de la familia de productos ACE SC190 a SC925, significa “contacto suave”. Estos amortiguadores en miniatura fabricados de una sola pieza están diseñados de forma que puedan configurarse con una curva de frenada lineal o progresiva. El carácter de amortiguación suave se debe a los recorridos largos y especiales que producen una desaceleración suave y fuerzas de reacción bajas.
Estos elementos hidráulicos de máquina libres de mantenimiento y listos para instalar están equipados con un tope positivo integrado. El uso del adaptador de carga lateral permite ángulos de impacto de hasta 25°. Gracias a los rangos de peso efectivo superpuestos diseñados, estos amortiguadores cubren un rango de carga efectiva desde menos de 1 kg hasta más de 2000 kg.
Los amortiguadores en miniatura de la familia de productos SC190 a SC925 se utilizan en la construcción de máquinas y principalmente en los sectores de manipulación y automatización.
¿Necesitas más información sobre nuestro shock absorber? Contáctenos para una cotización o resolver sus dudas.
DETALLES TÉCNICOS
SC190-4
Datos técnicos
Capacidad energética 25 Nm/Cycle
Capacidad de energía 34,000 Nm/h
Peso efectivo min (Auto compensable). 23.0 kg
Peso efectivo máx (Auto compensable). 102 kg
Peso efectivo min (Contacto suave). 34 kg
Peso efectivo máx (Contacto suave). 91 kg
Dureza. -4
Fuerza de Regreso min. 4 N
Fuerza de Retorno max. 9 N
Tiempo de devolución 0.25 s
Lados Cargado Ángulo Max. 5°
Rango de velocidad de impacto 0,15 m/s a 3.66 m/s (Otras velocidades bajo pedido)
Rango de temperatura de funcionamiento de 0 °C a 66 °C
Montaje en cualquier posición
Parada positiva integrada
Material: Cuerpo exterior, Accesorios: revestimiento de acero resistente a la corrosión; Vástago del pistón: acero inoxidable endurecido
Medio de amortiguación: aceite medio temperatura estable
NOTAS
Si se requiere un dato preciso de la posición final, considere el uso del collar de tope tipo AH.
INFORMACIÓN DE SEGURIDAD
Los materiales externos en el área circundante pueden atacar los componentes del sello y reducir la vida útil. Comuníquese con nosotros para obtener sugerencias de soluciones adecuadas. No pintar los amortiguadores debido a la emisión de calor.
Bajo pedido
Acabado niquelado o weartec (resistente al agua de mar) u otros acabados especiales disponibles bajo pedido especial. Modelos sin botón de extremo de varilla.
