Amortiguadores industriales
MC33M-V4A
| Tipos | Carrera | Cuerpo roscado | Capacidad energética Nm/ciclo | Capacidad energética Nm/h | Peso efectivo min kg | Peso efectivo max kg |
|---|---|---|---|---|---|---|
| MC3325M-0-V4A | 23.2 mm | M33x1.5 | 170 | 75,000 | 3 | 11 |
| MC3325M-1-V4A | 23.2 mm | M33x1.5 | 170 | 75,000 | 9 | 40 |
| MC3325M-2-V4A | 23.2 mm | M33x1.5 | 170 | 75,000 | 30 | 120 |
| MC3325M-3-V4A | 23.2 mm | M33x1.5 | 170 | 75,000 | 100 | 420 |
| MC3325M-4-V4A | 23.2 mm | M33x1.5 | 170 | 75,000 | 350 | 1,420 |
| MC3350M-0-V4A | 48.6 mm | M33x1.5 | 330 | 85,000 | 5 | 22 |
| MC3350M-1-V4A | 48.6 mm | M33x1.5 | 330 | 85,000 | 18 | 70 |
| MC3350M-2-V4A | 48.6 mm | M33x1.5 | 330 | 85,000 | 60 | 250 |
| MC3350M-3-V4A | 48.6 mm | M33x1.5 | 330 | 85,000 | 210 | 840 |
| MC3350M-4-V4A | 48.6 mm | M33x1.5 | 330 | 85,000 | 710 | 2,830 |
MC3325M-0-V4A
Óptima protección contra la corrosión
Auto compensante, de acero inoxidable
Capacidad de energía 170 Nm/ciclo
Carrera de 23.2 mm

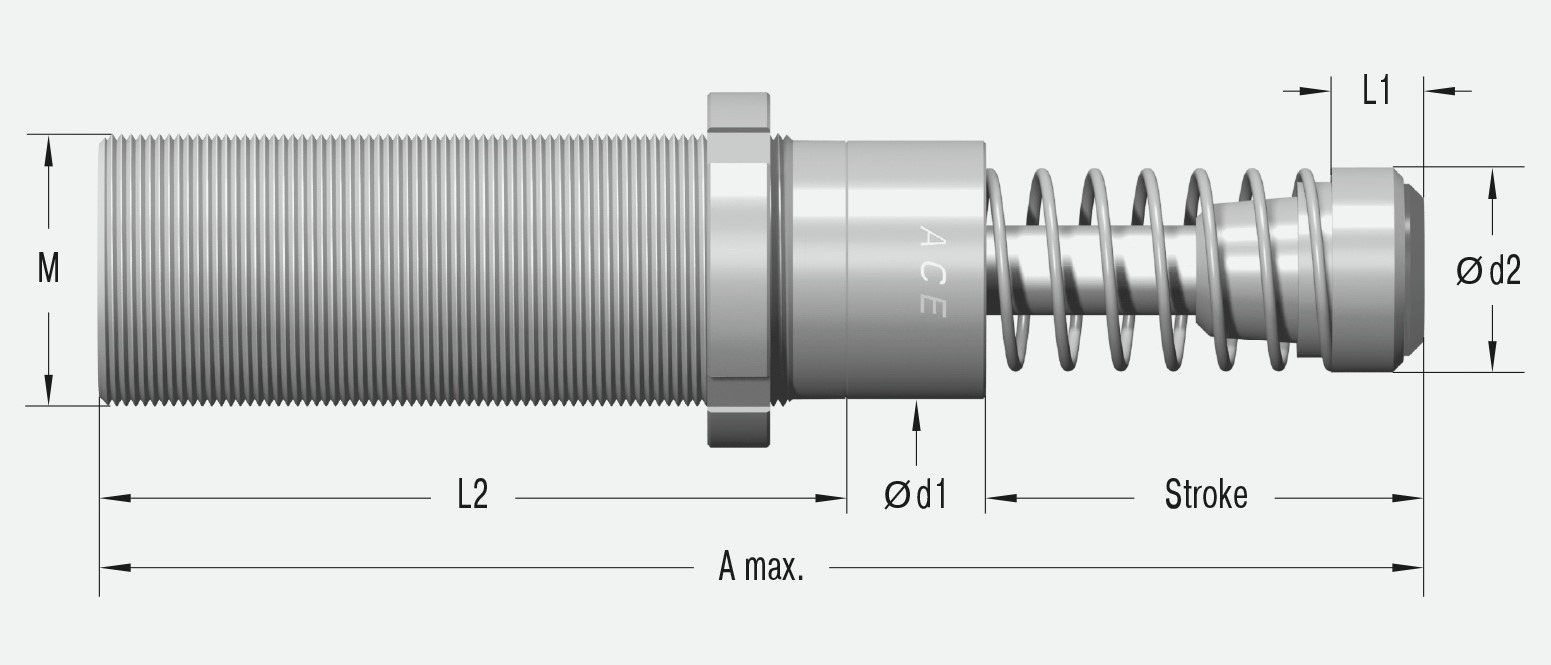

A Max 151.2 mm
L1: 13.2 mm
L2: 83 mm
M: M33x1.5mm
d1: 30 mm
d2: 29.2 mm
La última tecnología de amortiguadores en acero inoxidable: Los amortiguadores industriales auto compensantes MC33 a MC64 de la probada y popular gama MAGNUM también están disponibles con todos los componentes exteriores de acero inoxidable, material 1.4404 (excepto el vástago del pistón). Se llenan en la fábrica con aceite especial, que cumple con las condiciones del permiso (NSF-H1) para la industria alimentaria.
Al igual que la familia de productos estándar, los modelos de acero inoxidable MAGNUM se distinguen por su tecnología de sellado robusta y moderna, alta absorción de energía en un diseño compacto, tope positivo integrado y un amplio rango de amortiguación. Equipados con un cabezal de PU, están disponibles en tamaños de rosca de M33x1,5 a M64x2 con carreras de amortiguación de hasta 150 mm.
¿Necesitas más información sobre nuestro shock absorber? Contáctenos para una cotización o resolver sus dudas.
DETALLES TÉCNICOS
MC3325M-0-V4A
Datos técnicos
Capacidad energética 170 Nm/Ciclo
Capacidad de energía 75,000 Nm/h
Peso efectivo min. 3 kg
Peso efectivo máx. 11 kg
Dureza. -0
Fuerza de Regreso máx. 90 N
Fuerza de Retorno min. 45 N
Tiempo de devolución 0.03 s
Lados Cargado Ángulo Max. 4°
Rango de velocidad de impacto 0.15 m/s a 5 m/s. Otras velocidades bajo pedido.
Rango de temperatura de funcionamiento de -12 °C a +66 °C. Otras temperaturas bajo pedido.
Montaje en cualquier posición
Tope positiva integrada
Material: Cuerpo exterior, Cojinete principal, Accesorios, Anillo de bloqueo: acero inoxidable (1.4404, AISI 316L); Vástago del pistón: acero cromado duro; Botón de cabeza de articulación: acero inoxidable (1.4404, AISI 316L) con inserto de elastómero; Muelle de retorno: acero inoxidable
Medio de amortiguación aceite especial aprobado por NSF-H1
NOTAS
Botón de impacto (PP) para reducción de ruido incluido. Solo para aplicaciones de uso de emergencia y para uso continuo (con refrigeración adicional) a veces es posible exceder los valores de capacidad máxima publicados.
Información de seguridad
Los materiales externos en el área circundante pueden atacar los componentes del sello y provocar una vida útil más corta. Póngase en contacto con nosotros para obtener sugerencias de soluciones adecuadas. No pinte los amortiguadores debido a la emisión de calor.
Bajo pedido
Aceites especiales, otras opciones especiales y accesorios especiales están disponibles bajo pedido.
