Clamping Elements

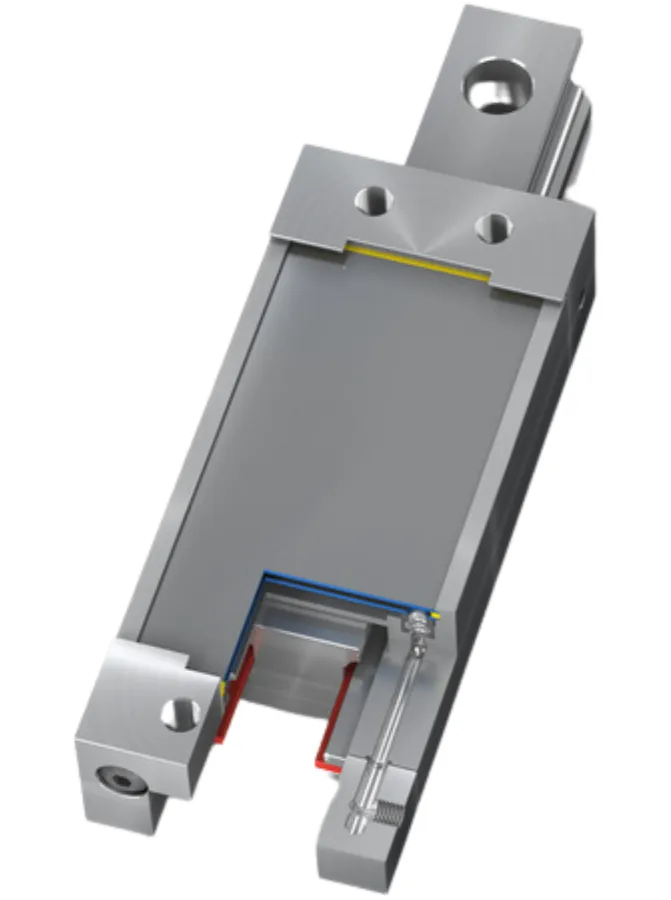

LOCKED SL
| Modelos | Presión de Funcionamiento | Fuerza de Sujeción |
|---|---|---|
| SL20-1-4B | 58 psi | 121.4 ibs |
| SL20-1-6B | 87 psi | 202.33 psi |
| SL25-1-4B | 58 psi | 175.35 lbs |
| SL25-1-6B | 87 psi | 269.77 lbs |
| SL30-1-4B | 58 psi | 247.29 lbs |
| SL30-1-6B | 87 psi | 404.66 lbs |
| SL35-1-4B | 58 psi | 404.66 lbs |
| SL35-1-6B | 87 psi | 629.47 lbs |
| SL45-1-4B | 58 psi | 539.54 lbs |
| SL45-1-6B | 87 psi | 899.24 lbs |
| SL45-2-4B | 58 psi | 539.54 lbs |
| SL45-2-6B | 87 psi | 899.24 lbs |
| SL55-1-4B | 58 psi | 809.31 lbs |
| SL55-1-6B | 87 psi | 1,348.85 lbs |
| SL55-2-4B | 58 psi | 809.31 lbs |
| SL55-2-6B | 87 psi | 1,348.85 lbs |
| SL65-1-4B | 58 psi | 1,348.85 lbs |
| SL65-1-6B | 87 psi | 2,248.09 lbs |
| SL65-2-4B | 58 psi | 1,348.85 lbs |
| SL65-2-6B | 87 psi | 2,248.09 lbs |
LOCKED SL
Sujeción y frenado combinados.
Sujeción de proceso para sistemas de rieles
Fuerza de Sujeción: 4,780 in-lbs a 88,500 in-lbs
Siempre del lado seguro: los elementos de sujeción de seguridad LOCKED SL sujetan y frenan directamente sobre la zona libre de las guías lineales de los módulos, con fuerzas de hasta 2,248 lbs (10,000 N). Se ajustan de forma individual a la guía lineal utilizada y están disponibles para todos los tamaños de riel estándar de 20 mm a 65 mm (0.79 a 2.56 in), así como para perfiles de los principales fabricantes.
Para la función adicional de frenado en paro de emergencia, los elementos LOCKED SL incorporan pastillas de freno especiales fabricadas en metal sinterizado de bajo desgaste. La familia SL ofrece una sujeción estática óptima con una vida útil de hasta 1 millón de ciclos o hasta 500 operaciones de frenado de emergencia. Además, representan una solución rentable frente a sistemas hidráulicos o eléctricos.
La familia LOCKED SL se utiliza principalmente en maquinaria industrial y máquinas especiales.
DATOS TÉCNICOS
Fuerza de sujeción: 4,780 in-lbs a 88,500 in-lbs
Tamaños de riel: 0.79 in a 2.56 in
Uso de emergencia: 500
Ciclos de sujeción: 1,000,000
Montaje: En cualquier posición
Medio neumático: Aire seco y filtrado
Rango de temperatura de operación: 59 °F a 113 °F
Materiales: Cuerpo exterior: acero para herramientas; componentes de freno: grafito sinterizado
NOTAS
Bajo solicitud, se proporcionan planos de instalación de los respectivos modelos.
BAJO SOLICITUD
Diseños especiales disponibles bajo pedido.
