Clamping Elements
LOCKED PN
| Modelos | Presión de Funcionamiento | Fuerza de Sujeción | Par de Sujeción |
|---|---|---|---|
| PN63-20-1-4B | 58 psi | 314.73 lbs | 132.76 in-lbs |
| PN63-20-1-6B | 87 psi | 449.62 lbs | 177.01 in-lbs |
| PN63-20-2-4B | 58 psi | 566.52 lbs | 221.27 in-lbs |
| PN63-20-2-6B | 87 psi | 809.31 lbs | 309.78 in-lbs |
| PN63-20-3-4B | 58 psi | 849.78 lbs | 309.78 in-lbs |
| PN63-20-3-6B | 87 psi | 1,213.97 lbs | 442.54 in-lbs |
| PN80-25-1-4B | 58 psi | 472.10 lbs | 221.27 in-lbs |
| PN80-25-1-6B | 87 psi | 674.43 lbs | 309.78 in-lbs |
| PN80-25-2-4B | 58 psi | 849.78 lbs | 354.03 in-lbs |
| PN80-25-2-6B | 87 psi | 1,213.97 lbs | 531.04 in-lbs |
| PN80-25-3-4B | 58 psi | 1,274.67 lbs | 575.30 in-lbs |
| PN80-25-3-6B | 87 psi | 1,820.95 lbs | 840.82 in-lbs |
| PN125-40-1-4B | 58 psi | 1,573.66 lbs | 1,239.10 in-lbs |
| PN125-40-1-6B | 87 psi | 2,248.09 lbs | 1,770.15 in-lbs |
| PN125-40-2-4B | 58 psi | 2,832.59 lbs | 2,212.69 in-lbs |
| PN125-40-2-6B | 87 psi | 4046.56 lbs | 3,186.27 in-lbs |
| PN125-40-3-4B | 58 psi | 4,248.89 lbs | 3,319.03 in-lbs |
| PN125-40-3-6B | 87 psi | 6,069.84 lbs | 4,779.40 in-lbs |
| PN125-40-4-4B | 58 psi | 5,665.19 lbs | 4,425.37 in-lbs |
| PN125-40-4-6B | 87 psi | 8,093.12 lbs | 6,372.54 in-lbs |

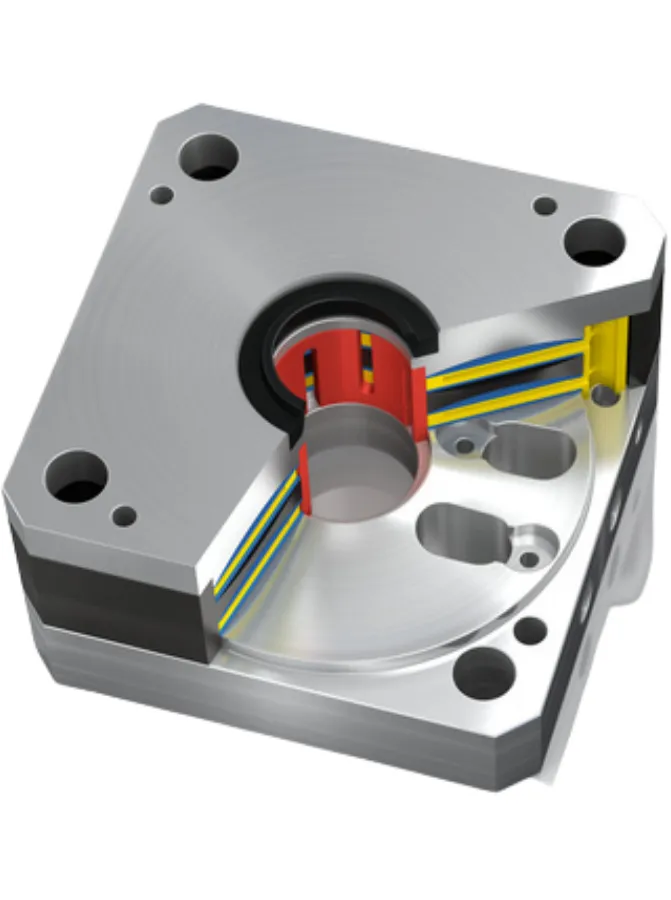

LOCKED PN
Sujeción de barras con máxima fuerza de bloqueo
Sujeción neumática para barras
Fuerza de Sujeción: 1,400 N a 36,000 N
Par de Sujeción: 15 Nm N a 720 Nm
Bloqueo inmediato ante pérdida de aire: los elementos de sujeción LOCKED PN están diseñados para barras con diámetros de 20 mm a 40 mm (0.79 a 1.57 in) y absorben fuerzas tanto axiales como rotacionales. Con fuerzas de sujeción de hasta 8,093 lbs (36,000 N), alcanzan o incluso superan el desempeño de sistemas hidráulicos, pero con menores costos de sistema.
Además de sujetar en ambas direcciones de movimiento, la familia LOCKED PN destaca por su diseño compacto. Requiere menos espacio de instalación y permite longitudes de barra más cortas. Su sistema modular permite apilar varios segmentos para alcanzar la fuerza de sujeción necesaria en cada aplicación, lo que ofrece una gran flexibilidad de diseño.
La familia de productos ACE LOCKED PN se utiliza principalmente en ingeniería mecánica y máquinas herramienta.
DATOS TÉCNICOS
Par de sujeción: 15 Nm a 720 Nm
Fuerza de sujeción: 4,780 in-lbs a 88,500 in-lbs
Diámetro de barra: Ø 0.79 in a Ø 1.57 in
Ciclos de sujeción: 1,000,000
Montaje: En cualquier posición
Medio neumático: Aire seco y filtrado
Rango de temperatura de operación: 59 °F a 113 °F
Materiales: Cuerpo exterior: acero para herramientas
NOTAS
Durante el montaje, se debe utilizar un vástago endurecido.
BAJO SOLICITUD
Diseños especiales, como diámetros específicos y accesorios personalizados.
También disponibles versiones compatibles con cilindros neumáticos ISO, incluyendo placas base adaptadas a las dimensiones de las bridas de cilindros estándar conforme a ISO 15552.
