Clamping Elements
LOCKED PLK
| Modelos | Presión de Funcionamiento | Fuerza de Sujeción |
|---|---|---|
| PLK15-1-4B | 58 psi | 67.44 ibs |
| PLK15-1-6B | 87 psi | 101.16 psi |
| PLK20-1-4B | 58 psi | 96.67 lbs |
| PLK20-1-6B | 87 psi | 146.13 lbs |
| PLK25-1-4B | 58 psi | 119.15 lbs |
| PLK25-1-6B | 87 psi | 179.85 lbs |
| PLK30-1-4B | 58 psi | 168.61 lbs |
| PLK30-1-6B | 87 psi | 258.53 lbs |
| PLK35-1-4B | 58 psi | 184.34 lbs |
| PLK35-1-6B | 87 psi | 281.01 lbs |
| PLK45-1-4B | 58 psi | 213.57 lbs |
| PLK45-1-6B | 87 psi | 337.21 lbs |
| PLK45-2-4B | 58 psi | 213.57 lbs |
| PLK45-2-6B | 87 psi | 337.21 lbs |
| PLK55-1-4B | 58 psi | 292.25 lbs |
| PLK55-1-6B | 87 psi | 472.10 lbs |
| PLK55-2-4B | 58 psi | 292.25 lbs |
| PLK55-2-6B | 87 psi | 472.10 lbs |

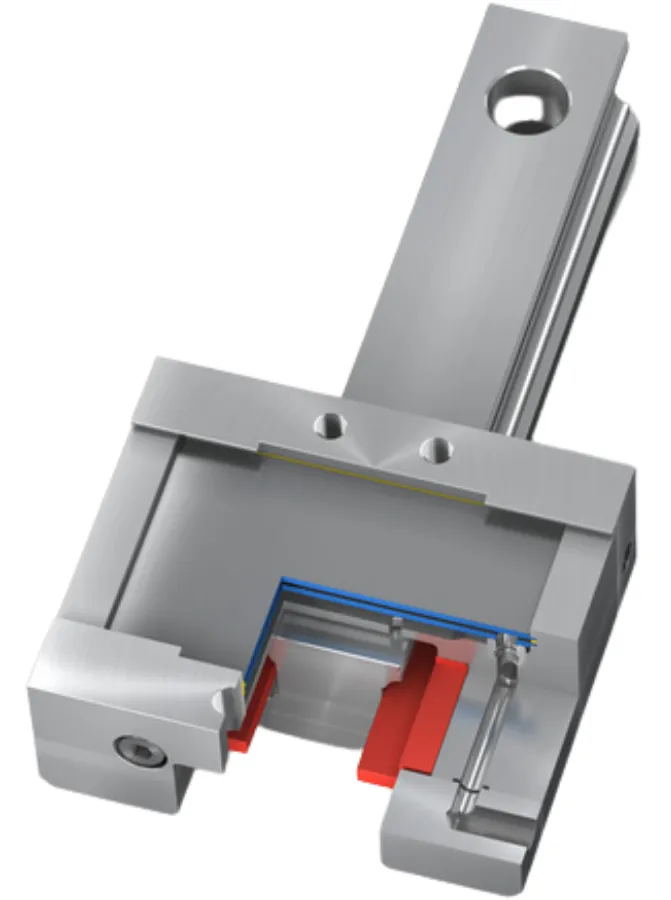

LOCKED PLK
Alta fuerza de sujeción para todos los perfiles de riel de diseño compacto
Sujeción de proceso para sistemas de rieles, formato compacto
Fuerza de Sujeción: 2,655 in-lbs a 18,587 in-lbs
Compactos y altamente eficientes: los elementos de sujeción LOCKED PLK son más compactos que los modelos PL, ofreciendo una solución confiable y que ahorra espacio. Sujetan directamente sobre la guía lineal correspondiente y son compatibles con tamaños de riel estándar de 15 mm a 55 mm (0.65 a 2.17 in), así como con perfiles de los principales fabricantes.
Gracias a su sistema patentado de placas de acero elástico, la familia LOCKED PLK alcanza fuerzas de sujeción y retención de hasta 472 lbs (2,100 N) con tiempos de reacción extremadamente cortos al liberar la presión. Las pastillas de acero utilizadas permiten lograr el 100 % de la fuerza de sujeción incluso en rieles lubricados. Estos elementos ofrecen fuerzas máximas de retención y una vida útil de hasta 1 millón de ciclos en versiones de 58 o 87 psi (4 o 6 bar).
Los elementos de sujeción LOCKED PLK de ACE se utilizan principalmente en automatización, construcción de maquinaria y equipos especiales personalizados.
DATOS TÉCNICOS
Fuerza de sujeción: 2,655 in-lbs a 18,587 in-lbs
Tamaños de riel: 0.60 in a 2.17 in
Ciclos de sujeción: 1,000,000
Montaje: En cualquier posición
Medio neumático: aire seco y filtrado
Rango de temperatura de operación: 59 °F a 113 °F
Materiales: Cuerpo exterior: acero para herramientas.
NOTAS
Bajo solicitud, se proporcionan planos de instalación de los respectivos modelos.
BAJO SOLICITUD
Diseños especiales disponibles bajo pedido.
