LOCKED PL
| Modelos | Presión de Funcionamiento | Fuerza de Sujeción |
|---|---|---|
| PL20-1-4B | 58 psi | 121.40 lbs |
| PL20-1-6B | 87 psi | 202.33 lbs |
| PL25-1-4B | 58 psi | 175.35 lbs |
| PL25-1-6B | 87 psi | 269.75 lbs |
| PL30-1-4B | 58 psi | 247.30 lbs |
| PL30-1-6B | 87 psi | 404.50 lbs |
| PL35-1-4B | 58 psi | 404.50 lbs |
| PL35-1-6B | 87 psi | 629.50 lbs |
| PL45-1-4B | 58 psi | 539.54 lbs |
| PL45-1-6B | 87 psi | 899.25 lbs |
| PL45-2-4B | 58 psi | 539.54 lbs |
| PL45-2-6B | 87 psi | 899.24 lbs |
| PL55-1-4B | 58 psi | 809.31 lbs |
| PL55-1-6B | 87 psi | 1,348.85 lbs |
| PL55-2-4B | 58 psi | 809.31 lbs |
| PL55-2-6B | 87 psi | 1,348.85 lbs |
| PL65-1-4B | 58 psi | 1,348.85 lbs |
| PL65-1-6B | 87 psi | 2,248.09 lbs |
| PL65-2-4B | 58 psi | 1,348.85 lbs |
| PL65-2-6B | 87 psi | 2,248.09 lbs |
LOCKED PL
Alta fuerza de sujeción para todos los perfiles de riel
Sujeción de proceso para sistemas de rieles
Fuerza de Sujeción: 4,780 in-lbs a 88,500 in-lbs

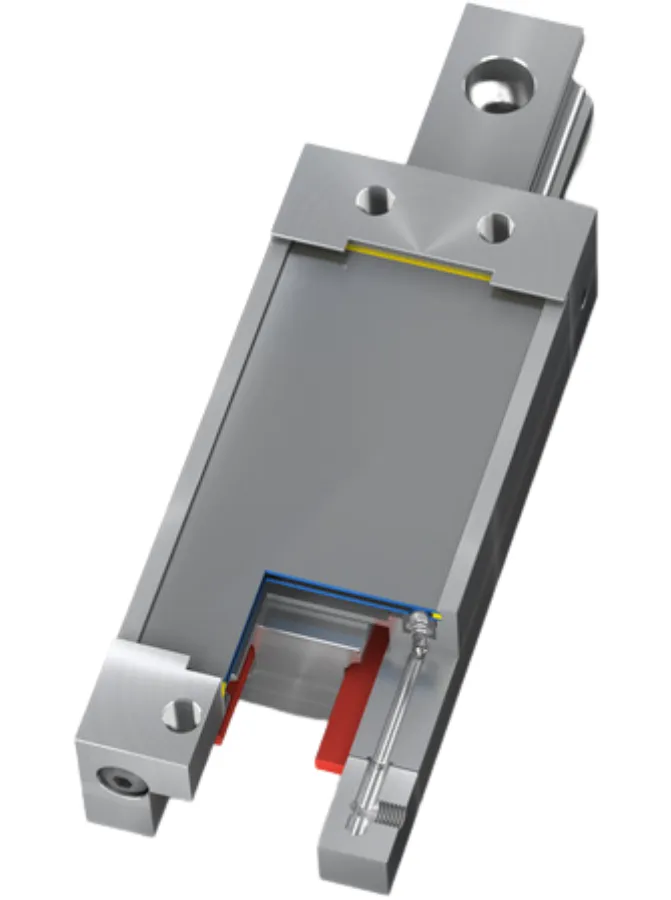

Siempre del lado seguro: los elementos de sujeción de proceso LOCKED PL se fijan directamente sobre la superficie libre de los rieles guía de módulos lineales, alcanzando fuerzas de sujeción de hasta 2,248 lbs (10,000 N). Se ajustan individualmente al tipo de guía lineal utilizada y están disponibles para tamaños de riel de 20 mm a 65 mm (0.79 a 2.56 in), así como para perfiles de la mayoría de los fabricantes.
Las zapatas de acero utilizadas en esta familia de productos garantizan el 100 % de la fuerza de sujeción incluso en rieles lubricados. Ofrecen una sujeción estática óptima con una vida útil de hasta 1 millón de ciclos. Además, estos elementos de sujeción destacan por sus bajos costos de sistema en comparación con soluciones hidráulicas o eléctricas.
Los distintos modelos LOCKED PL de ACE se utilizan principalmente en máquinas herramienta y maquinaria especial diseñada a la medida.
DATOS TÉCNICOS
Fuerza de sujeción: 4,780 in-lbs a 88,500 in-lbs
Tamaños de riel: 0.79 in a 2.56 in
Ciclos de sujeción: 1,000,000
Montaje: En cualquier posición
Materiales: Cuerpo exterior: acero para herramientas
Medio neumático: aire seco y filtrado
Rango de temperatura de operación: 59 °F a 113 °F
NOTAS
Bajo solicitud, se proporcionan planos de instalación de los respectivos modelos.
BAJO SOLICITUD
Diseños especiales disponibles bajo pedido.
