Industrial Gas Springs – Pull Type
GZ-15
| Modelos | Carrera | L Extendido | Fuerza de extensión máxima |
|---|---|---|---|
| GZ-15-20 | 20 mm | 87 mm | 150 N |
| GZ-15-40 | 40 mm | 107 mm | 150 N |
| GZ-15-50 | 50 mm | 117 mm | 150 N |
| GZ-15-60 | 60 mm | 127 mm | 150 N |
| GZ-15-80 | 80 mm | 147 mm | 150 N |
| GZ-15-100 | 100 mm | 167 mm | 150 N |
| GZ-15-120 | 120 mm | 187 mm | 150 N |
| GZ-15-150 | 150 mm | 217 mm | 150 N |
GZ-15

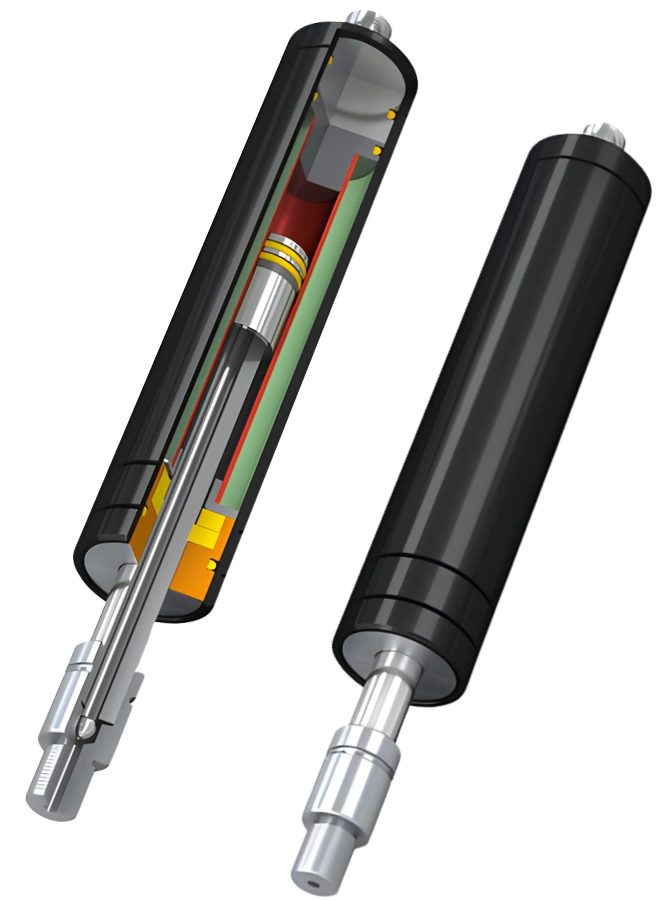

Industrial Gas Springs – Pull Type
Progresión muy baja
Fuerza de extensión de 500 N a 5,000 N (comprimida hasta 7,100 N)
Carrera: 20 mm a 150 mm
La solución cuando el espacio es limitado: si no es posible utilizar gas springs tipo empuje debido a restricciones de espacio, los gas springs industriales tipo tracción de ACE son la alternativa ideal. Funcionan a la inversa de un modelo de empuje estándar: el vástago se retrae cuando el cilindro está descargado y la presión interna del gas lo atrae hacia el interior.
Los gas springs tipo tracción ACE ofrecen una vida útil máxima gracias a su vástago macizo con recubrimiento de cromo y al cojinete deslizante integrado. Estos productos, libres de mantenimiento y listos para instalar, están disponibles con diámetros de cuerpo de 15 mm a 40 mm y fuerzas de 40 N a 5,000 N. Se suministran desde inventario con válvula y una amplia gama de accesorios. La fuerza de tracción puede ajustarse posteriormente mediante la válvula incorporada.
Los gas springs de tracción ACE se utilizan en aplicaciones industriales, especialmente en ingeniería mecánica, tecnología médica, electrónica y en la industria del mueble.
DATOS TÉCNICOS
Progresión: Aprox. 12% al 22%
Rango de temperatura -20 °C a 80 °C
Rango de vástago Ø 0.4 mm
Vida útil Aproximadamente 2,000 m
Materiales: Cuerpo exterior, vástago, accesorios de extremo: acero inoxidable (1.4301/1.4305, AISI 304/303)
Montaje: Con el vástago orientado hacia arriba.
Longitud de amortiguación final: Sin amortiguación. Para amortiguación de fin de carrera se recomienda usar elementos adicionales (por ejemplo, TUBUS o SLAB).
Fluido de operación: Gas nitrógeno
Tope final: El tope mecánico externo al final de la carrera debe ser proporcionado por el usuario.
TERMINALES
Son intercambiables y, si es necesario, deben asegurarse de forma positiva por parte del usuario para evitar que se desenrosquen.
BAJO PEDIDO
Aceites especiales u otras opciones específicas. Accesorios alternativos. Gas springs de tracción con amortiguación de fin de carrera también disponibles bajo solicitud.
