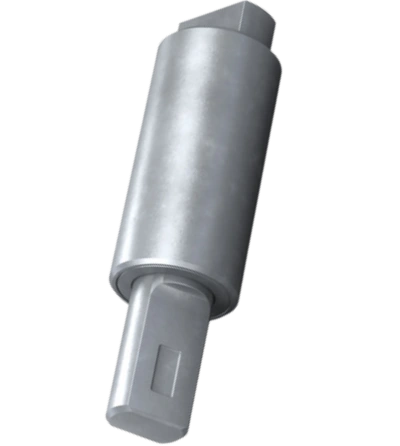

Dampers Rotatorios
FYN-U1-R203
| Modelos | Torque de amortiguación Nm | Torque de amortiguación de retorno Nm | Dirección de amortiguación | Peso kg |
|---|---|---|---|---|
| FYN-U1-R203 | 200 | 40 | Derecha | 0.040 |
| FYN-U1-R253 | 250 | 40 | Derecha | 0.040 |
| FYN-U1-R303 | 300 | 80 | Derecha | 0.040 |
FYN-U1-R203
Compactos, potentes y altamente robustos
Ángulo de rotación parcial
Torque de amortiguación: 200 Nm
Los dampers rotatorios ACE FYN-U1 están diseñados para ofrecer un torque de amortiguación elevado en un cuerpo compacto, siendo una opción ideal para mecanismos que requieren gran resistencia en espacios reducidos. Su funcionamiento por rotación parcial permite controlar movimientos acotados con precisión, proporcionando una amortiguación estable incluso bajo cargas exigentes.
La dirección de amortiguación puede configurarse hacia la derecha o hacia la izquierda, y estos modelos pueden montarse directamente en el punto de pivote. Destacan por su cuerpo fabricado en zamak (fundición a presión de zinc), que aporta una rigidez superior y una mayor durabilidad.
Como todos los dampers rotatorios ACE, los modelos FYN-U1 son unidades libres de mantenimiento y listas para instalar. Su construcción robusta y su rendimiento confiable los convierten en una solución adecuada para aplicaciones industriales, mecanismos articulados, compuertas, tapas y sistemas donde se requiere un control preciso del giro parcial.

¿Necesitas más información sobre nuestro dampers? Contáctenos para una cotización o resolver sus dudas.
DETALLES TÉCNICOS
FYN-U1-R203

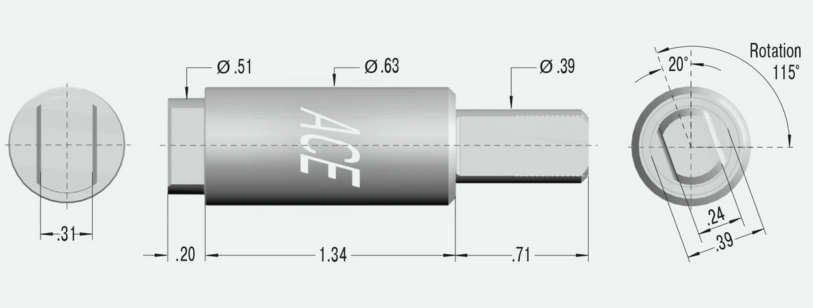

Datos técnicos
Tamaño de construcción: Ø 16 mm
Ángulo de rotación máx.: 115°
Vida útil: Tras 50 000 ciclos, incluso después de este tiempo, los amortiguadores siguen produciendo más del 80 % de su momento de amortiguación original. La vida útil puede ser significativamente mayor o menor, dependiendo de la aplicación.
Rango de temperatura de operación: -5 °C a 50 °C
Torque de amortiguación de retorno: 40 Nm
Dirección de amortiguación: Derecha
Materiales: Cuerpo exterior, eje: zinc fundido a presión.
Montaje: En cualquier posición

NOTAS
Sentido de amortiguación: Amortiguación a la derecha = acción de amortiguación en sentido horario (mirando hacia el eje de salida o el manguito del eje de salida, según el tipo de amortiguador). Puede producirse una holgura de aproximadamente 5° al inicio del movimiento.
INFORMACIÓN DE MONTAJE
No se deben inducir fuerzas axiales ni radiales a través del eje.
INFORMACIÓN DE SEGURIDAD
No utilice amortiguadores rotativos como soportes. Proporcione una guía o soporte externo.
Bajo pedido
Diseños especiales disponibles bajo solicitud.
