Dampers Rotatorios
FYN-P1-R103
| Modelos | Torque de amortiguación Nm | Torque de amortiguación de retorno Nm | Dirección de amortiguación | Peso kg |
|---|---|---|---|---|
| FYN-P1-R103 | 100 | 30 | Derecha | 0.011 |
| FYN-P1-R153 | 150 | 50 | Derecha | 0.011 |
| FYN-P1-R183 | 180 | 80 | Derecha | 0.011 |

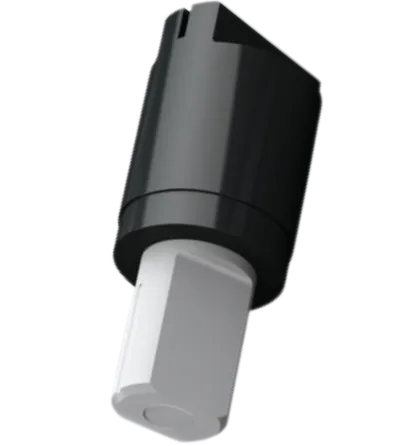

FYN-P1-R103
Diámetro pequeño, altos torques de amortiguación
Ángulo de rotación parcial
Torque de amortiguación: 100 Nm
Los dampers rotatorios ACE FYN-P1-R están diseñados para ofrecer un alto par de amortiguación en un cuerpo de diámetro reducido, lo que los hace ideales para mecanismos compactos. Su funcionamiento por rotación parcial permite controlar movimientos limitados con precisión, asegurando una disipación de energía constante en aplicaciones de alta repetitividad.
La dirección de amortiguación puede configurarse hacia la derecha o hacia la izquierda, según los requerimientos de la aplicación. Estos modelos permiten montaje directo en el punto de pivote y, en las versiones de amortiguación unilateral, generan un torque de retorno durante el movimiento inverso que varía según el tamaño del damper. La identificación de la dirección se facilita mediante el vástago codificado por color.
Como todos los dampers rotatorios ACE, los FYN-P1-R son unidades libres de mantenimiento y listas para instalar. Su diseño robusto y su capacidad de amortiguación los convierten en una opción confiable para aplicaciones industriales, mecanismos articulados, cubiertas, compuertas y sistemas de control de movimiento parcial.
¿Necesitas más información sobre nuestro dampers? Contáctenos para una cotización o resolver sus dudas.
DETALLES TÉCNICOS
FYN-P1-R103

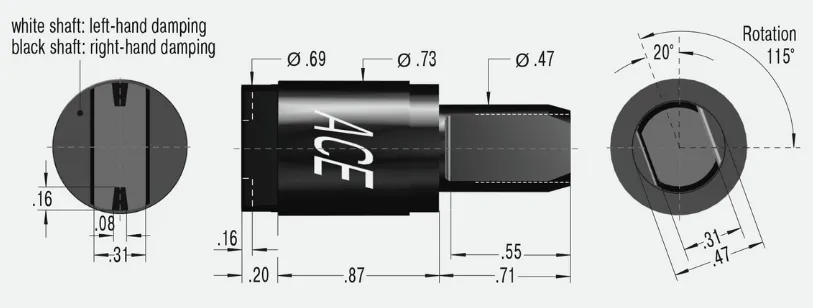

Datos técnicos
Tamaño de construcción: Ø 20 mm
Velocidad de rotación máx: 50 rpm
Ángulo de rotación máx.: 110°
Rango de temperatura de operación: -5 °C a 50 °C
Vida útil: Tras 50 000 ciclos, incluso después de este tiempo, los amortiguadores siguen produciendo más del 80 % de su momento de amortiguación original. La vida útil puede ser significativamente mayor o menor, dependiendo de la aplicación.
Torque de amortiguación de retorno: 30 Nm
Dirección de amortiguación: Derecha.
Materiales: Cuerpo exterior, eje: plástico.
Montaje: En cualquier posición.
NOTAS
Sentido de amortiguación: Amortiguación a la derecha = acción de amortiguación en sentido horario (mirando hacia el eje de salida o el manguito del eje de salida, según el tipo de amortiguador). Puede producirse una holgura de aproximadamente 5° al inicio del movimiento.
INFORMACIÓN DE MONTAJE
No se deben inducir fuerzas axiales ni radiales a través del eje.
INFORMACIÓN DE SEGURIDAD
No utilice amortiguadores rotativos como soportes. Proporcione una guía o soporte externo.
Bajo pedido
Diseños especiales disponibles bajo solicitud.
