Dampers Rotatorios
FYN-P1-R
| Modelos | Torque de amortiguación Nm | Torque de amortiguación de retorno Nm | Dirección de amortiguación | Peso kg |
|---|---|---|---|---|
| FYN-P1-R103 | 100 | 30 | Derecha | 0.011 |
| FYN-P1-R153 | 150 | 50 | Derecha | 0.011 |
| FYN-P1-R183 | 180 | 80 | Derecha | 0.011 |
FYN-P1-R
Dampers Rotatorios
Diámetro pequeño, grandes torques de amortiguación
Ángulo de rotación parcial
Torque de amortiguación: 100 Nm a 180 Nm

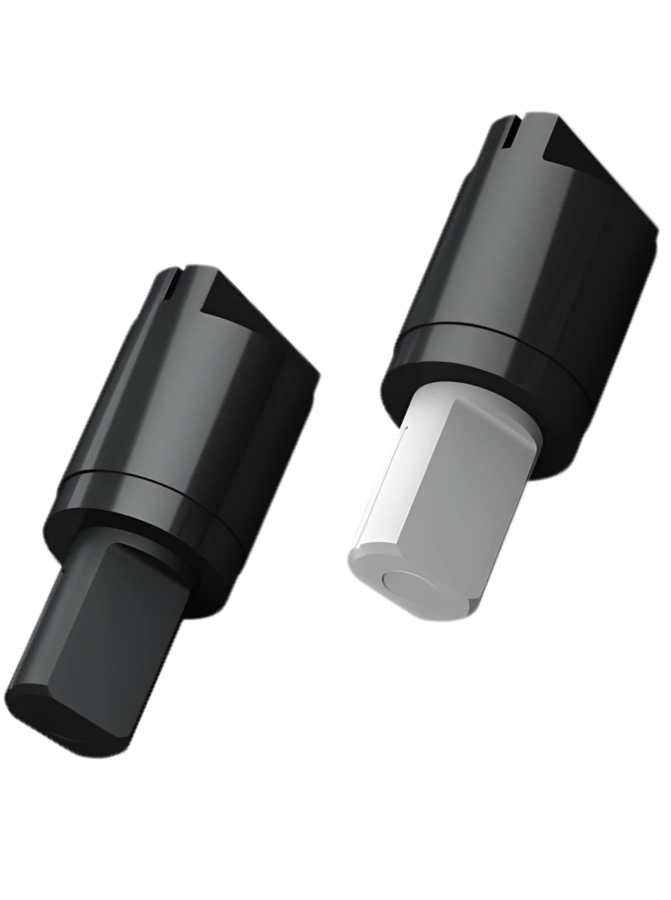

Los dampers rotatorios ACE FYN-P1-R están diseñados para ofrecer un alto par de amortiguación en un cuerpo de diámetro reducido, lo que los hace ideales para mecanismos compactos. Su funcionamiento por rotación parcial permite controlar movimientos limitados con precisión, asegurando una disipación de energía constante en aplicaciones de alta repetitividad.
La dirección de amortiguación puede configurarse hacia la derecha o hacia la izquierda, según los requerimientos de la aplicación. Estos modelos permiten montaje directo en el punto de pivote y, en las versiones de amortiguación unilateral, generan un torque de retorno durante el movimiento inverso que varía según el tamaño del damper. La identificación de la dirección se facilita mediante el vástago codificado por color.
Como todos los dampers rotatorios ACE, los FYN-P1-R son unidades libres de mantenimiento y listas para instalar. Su diseño robusto y su capacidad de amortiguación los convierten en una opción confiable para aplicaciones industriales, mecanismos articulados, cubiertas, compuertas y sistemas de control de movimiento parcial.
DATOS TÉCNICOS
Tamaño de construcción: Ø 18.5 mm
Velocidad de rotación máx.: 50 rpm
Ángulo de rotación máx.: 115°
Vida útil: Tras 50 000 ciclos, incluso después de este tiempo, los amortiguadores siguen produciendo
más del 80 % de su momento de amortiguación original. La vida útil
puede ser significativamente mayor o menor, dependiendo de la aplicación.
Rango de temperatura de operación: -5 °C a 50 °C
Materiales: Cuerpo exterior, eje: plástico.
Montaje: En cualquier posición
Información del eje: FDN-47: Ø 6 +0 / -0.03 | FDN-57 to FDN-70: Ø 10 +0 / -0.03 | Hardness > HRC55, surface smoothness RZ < 1µm
INFORMACIÓN DE MONTAJE
Sentido de amortiguación: Amortiguación a la derecha = acción de amortiguación en sentido horario (mirando hacia el eje de salida o el manguito del eje de salida, según el tipo de amortiguador). Puede producirse una holgura de aproximadamente 5° al inicio del movimiento.
INFORMACIÓN DE MONTAJE
No se deben inducir fuerzas axiales ni radiales a través del eje.
INFORMACIÓN DE SEGURIDAD
No utilice amortiguadores rotativos como soportes. Proporcione una guía o soporte externo.
BAJO PEDIDO
Diseños especiales disponibles bajo solicitud.
