Dampers Rotatorios
FRT-E2
| Modelos | Torque de amortiguación Ncm | Dirección de amortiguación | Engranaje | Peso kg |
|---|---|---|---|---|
| FRT-E2-100 | 0.10 +/- 0.05 | Bidireccional | Sin engranaje | 0.00032 |
| FRT-E2-200 | 0.20 +/- 0.07 | Bidireccional | Sin engranaje | 0.00032 |
| FRT-E2-300 | 0.30 +/- 0.08 | Bidireccional | Sin engranaje | 0.00032 |
| FRT-E2-400 | 0.40 +/- 0.10 | Bidireccional | Sin engranaje | 0.00032 |
SERIES FRT-E2
Dampers Rotatorios
Pequeño y ligero para un frenado fino
Rotación continua
Torque de amortiguación: 0.1 N·cm a 0.4 N·cm

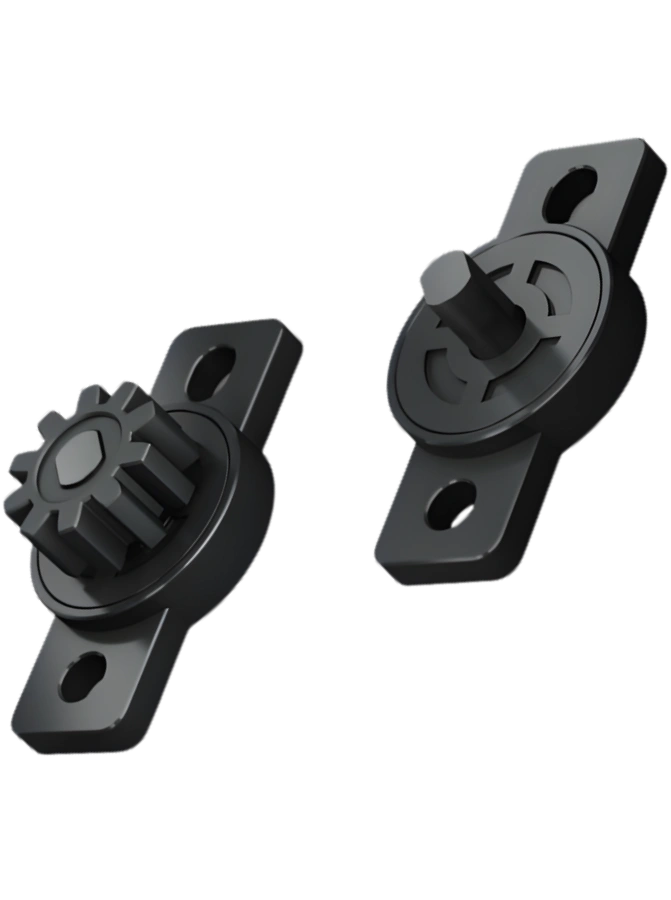

Los dampers rotatorios ACE FRT-E2, los más pequeños de la gama y con cuerpo plástico, proporcionan amortiguación en ambos sentidos de giro. Pueden frenar directamente en el punto de pivote o generar un movimiento lineal mediante piñón y cremallera. Los dampers rotatorios ACE son unidades libres de mantenimiento y listas para instalar.
Su diseño ligero permite integrar estos dampers en mecanismos pequeños donde se busca suavizar el movimiento, controlar la apertura de tapas, evitar golpes o estabilizar giros. Gracias a su funcionamiento continuo, ofrecen un par de amortiguación constante en aplicaciones de baja inercia y ciclos repetitivos.
Los amortiguadores rotativos se fabrican según especificaciones métricas. Para obtener medidas precisas, consulte el catálogo de amortiguadores rotativos de ACE o póngase en contacto con un experto en aplicaciones.
DATOS TÉCNICOS
Tamaño de construcción: Ø 10 mm
Velocidad de rotación máx.: 50 rpm
Vida útil: 50,000 ciclos (1 ciclo = 360° hacia la izquierda + 360° hacia la derecha). Incluso después de este periodo, el damper conserva aprox. el 80 % de su par de amortiguación original. La vida útil puede ser significativamente mayor o menor según la aplicación.
Rango de temperatura de operación: 0 °C a 50 °C
Ángulo de presión: 20°
Materiales: Cuerpo exterior, eje y engranaje: Plástico
Montaje: En cualquier posición
Dentado: Engranaje evolvente
P.C.D. (Pitch Circle Diameter): 6 mm
Número de dientes: 10
Módulo: 0.6
INFORMACIÓN DE MONTAJE
No deben aplicarse fuerzas axiales ni radiales a través del eje.
INFORMACIÓN DE SEGURIDAD
Los dampers rotatorios no deben utilizarse como soportes. Debe proporcionarse una guía o soporte externo.
BAJO PEDIDO
Diseños especiales disponibles bajo solicitud. Para los modelos con piñón, se encuentran disponibles cremalleras plásticas con módulo de 0.5 a 1.0.
