Dampers Rotatorios
FRT-D2
| Modelos | Torque de amortiguación Ncm | Dirección de amortiguación | Engranaje | Peso kg |
|---|---|---|---|---|
| FRT-D2-102 | 10 +/- 2 | Bidireccional | Sin engranaje | 0.008 |
| FRT-D2-152 | 15 +/- 3 | Bidireccional | Sin engranaje | 0.008 |
| FRT-D2-501 | 5 +/- 1 | Bidireccional | Sin engranaje | 0.008 |
SERIES FRT-D2
Dampers Rotatorios
Uso flexible y rentable
Rotación continua
Torque de amortiguación: 5 Ncm a 15 Ncm

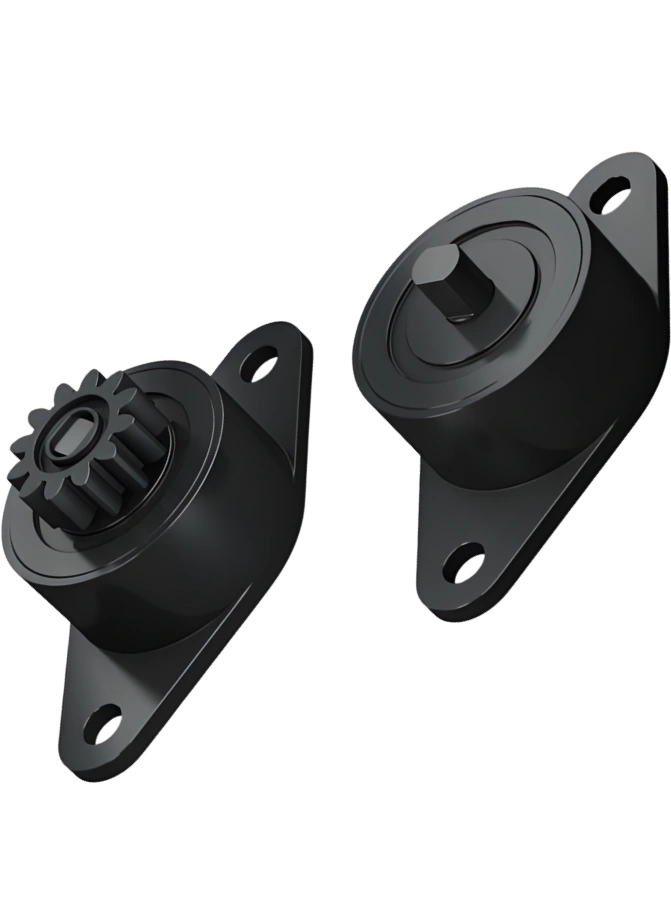

Los dampers rotatorios ACE FRT-D2 y FRN-D2 ofrecen una solución económica y adaptable para controlar movimientos suaves en mecanismos compactos. Su diseño permite integrarse en sistemas donde se requiere amortiguación uniforme y reducción de impactos durante el giro.
La dirección de amortiguación puede configurarse hacia la derecha, hacia la izquierda o en ambos sentidos, según las necesidades de cada aplicación. Estos modelos con cuerpo plástico pueden desacelerar directamente en el punto de pivote o generar una amortiguación lineal mediante piñón y cremallera. Son unidades libres de mantenimiento y listas para instalar, lo que simplifica su integración.
Los dampers rotatorios ACE se fabrican bajo especificaciones métricas para asegurar dimensiones constantes y compatibilidad precisa. Para obtener medidas exactas, variantes disponibles o recomendaciones de diseño, se recomienda consultar el catálogo de dampers rotatorios ACE o contactar a un especialista en aplicaciones.
DATOS TÉCNICOS
Tamaño de construcción: Ø 25 mm
Velocidad de rotación máx.: 50 rpm
Vida útil: 50,000 ciclos (1 ciclo = 360° hacia la izquierda + 360° hacia la derecha). Incluso después de este periodo, el damper conserva aprox. el 80 % de su par de amortiguación original. La vida útil puede ser significativamente mayor o menor según la aplicación.
Rango de temperatura de operación: 0 °C a 50 °C
Ángulo de presión: 20°
Materiales: Cuerpo exterior, eje y engranaje: Plástico
Montaje: En cualquier posición
Dentado: Engranaje evolvente
P.C.D. (Pitch Circle Diameter): 12 mm
Número de dientes: 12
Módulo: 1
INFORMACIÓN DE MONTAJE
No deben aplicarse fuerzas axiales ni radiales a través del eje.
INFORMACIÓN DE SEGURIDAD
Los dampers rotatorios no deben utilizarse como soportes. Debe proporcionarse una guía o soporte externo.
BAJO PEDIDO
Diseños especiales disponibles bajo solicitud. Para los modelos con piñón, se encuentran disponibles cremalleras plásticas con módulo de 0.5 a 1.0.
