Dampers Rotatorios
FFD-SS-R
| Modelos | Torque de amortiguación Nm | Dirección de amortiguación | Peso kg |
|---|---|---|---|
| FFD-25SS-R502 | 0.5 | Derecha | 0.012 |
| FFD-25SS-R102 | 0.1 | Derecha | 0.012 |
| FFD-25SS-R103 | 1.0 | Derecha | 0.012 |
| FFD-28SS-R502 | 0.5 | Derecha | 0.014 |
| FFD-28SS-R102 | 0.1 | Derecha | 0.014 |
| FFD-28SS-R103 | 1.0 | Derecha | 0.014 |
| FFD-30SS-R102 | 0.1 | Derecha | 0.016 |
| FFD-30SS-R502 | 0.5 | Derecha | 0.016 |
| FFD-30SS-R103 | 1.0 | Derecha | 0.016 |
| FFD-30SS-R153 | 1.5 | Derecha | 0.016 |
FFD-SS-R
Dampers Rotatorios
Frenado preciso sin aceite
Rotación continua
Torque de amortiguación: 0.1 Nm a 3 Nm

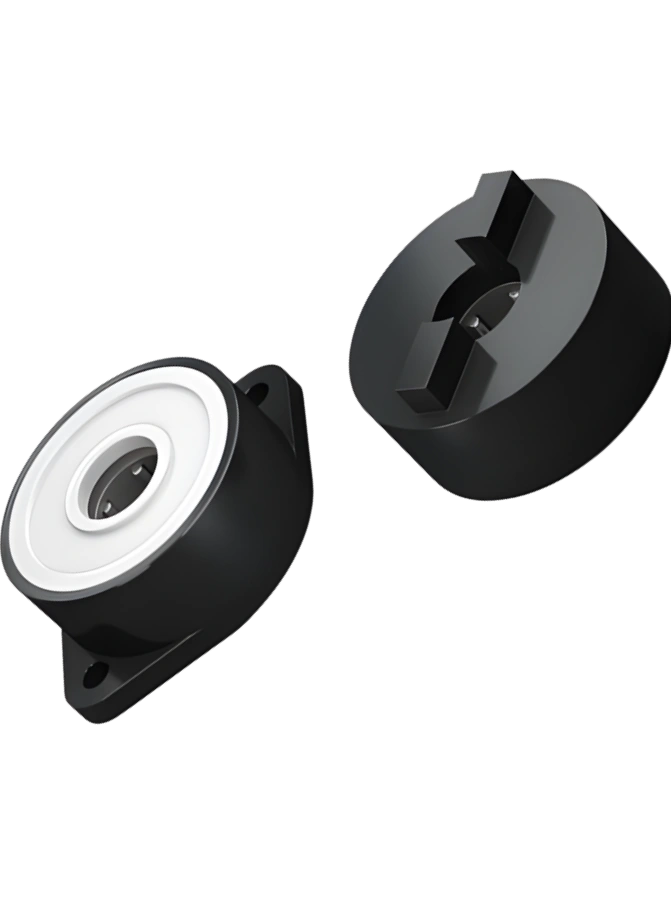

Los dampers rotatorios de la serie FFD de ACE utilizan un principio de fricción, en lugar de fluido, para generar el par de amortiguación. Esto permite un comportamiento estable incluso ante cambios de temperatura o variaciones de velocidad, ofreciendo un rendimiento constante en aplicaciones exigentes.
La serie FFD está disponible en dos variantes de cuerpo y dos tipos de rodamientos, lo que permite seleccionar la configuración más adecuada según el espacio de montaje o el nivel de precisión requerido. Su diseño compacto facilita su integración en mecanismos donde se busca controlar giros, suavizar movimientos o evitar golpes durante la rotación.
Como todos los dampers rotatorios ACE, los modelos FFD-SS-R son unidades libres de mantenimiento y listas para instalar. Su construcción robusta y su funcionamiento por fricción garantizan una larga vida útil y un desempeño confiable en aplicaciones industriales y de automatización.
DATOS TÉCNICOS
Tamaño de construcción: Ø 25 mm a 30 mm
Velocidad de rotación máx.: 30 rpm
Vida útil: 30,000 ciclos (1 ciclo = 360° hacia la izquierda + 360° hacia la derecha). Incluso después de este periodo, el damper conserva aprox. el 80 % de su par de amortiguación original. La vida útil puede ser significativamente mayor o menor según la aplicación.
Rango de temperatura de operación: -10 °C a 60 °C
Ángulo de presión: 20°
Materiales: Cuerpo exterior: Plástico
Montaje: En cualquier posición
Información del eje: Diámetro: Ø +0 / -0.03 mm. Dureza: > HRC 55. Rugosidad superficial: RZ < 1 μm
INFORMACIÓN DE MONTAJE
Girar el eje en dirección opuesta a la dirección de frenado para evitar dañar el mecanismo de rueda libre.
No deben aplicarse fuerzas axiales ni radiales a través del eje.
INFORMACIÓN DE SEGURIDAD
Los dampers rotatorios no deben utilizarse como soportes estructurales. Debe existir una guía o soporte externo.
BAJO PEDIDO
Diseños especiales disponibles bajo solicitud.
