Dampers Rotatorios
FDT
| Modelos | Torque de amortiguación Nm | Dirección de amortiguación | Peso kg |
|---|---|---|---|
| FDT-47 | 2.0 +/- 0.3 | Bidireccional | 0.050 |
| FDT-57 | 4.7 +/- 0.5 | Bidireccional | 0.075 |
| FDT-63 | 6.7 +/- 0.7 | Bidireccional | 0.095 |
| FDT-70 | 8.7 +/- 0.8 | Bidireccional | 0.110 |
FDT
Dampers Rotatorios
Brake de disco plano para amortiguación en doble sentido
Rotación continua
Torque de amortiguación: 2 Nm a 8.7 Nm

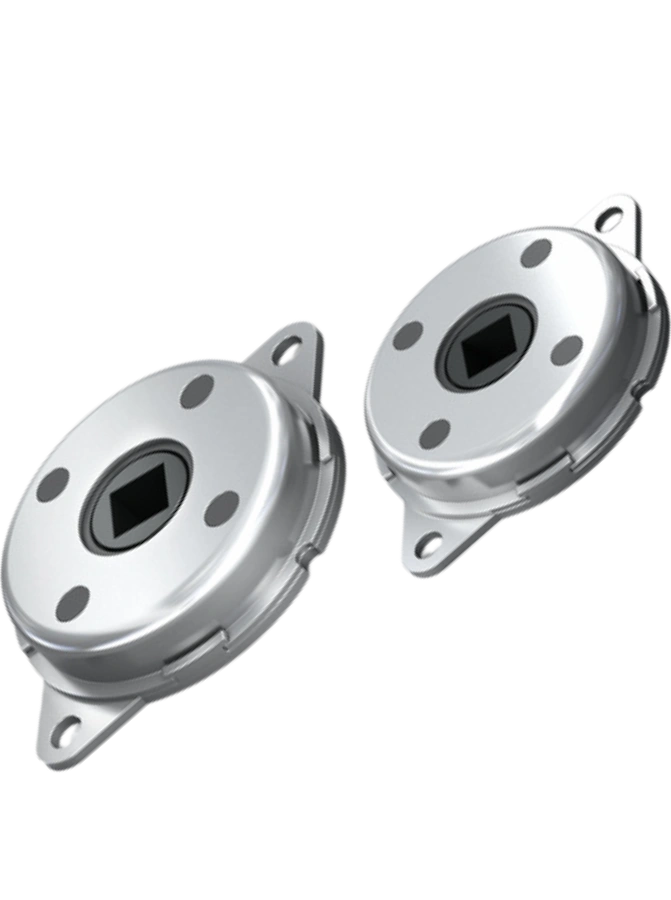

Los dampers rotatorios ACE FDT están diseñados como frenos de disco planos capaces de ofrecer amortiguación en ambos sentidos de giro. Su construcción robusta en acero les permite integrarse en mecanismos donde se requiere controlar el movimiento con alta resistencia y estabilidad.
Este modelo puede frenar directamente en el punto de pivote gracias a su alojamiento cuadrado, proporcionando una amortiguación precisa y constante incluso en ciclos repetitivos. Su diseño compacto facilita su uso en espacios reducidos o en sistemas donde se necesita disipar energía de forma controlada.
Como todos los dampers rotatorios ACE, los FDT son unidades libres de mantenimiento y listas para instalar. Su durabilidad y fiabilidad los convierten en una solución ideal para aplicaciones industriales, mecanismos articulados y equipos que requieren un control consistente del movimiento rotativo.
DATOS TÉCNICOS
Tamaño de construcción: Ø 47 mm a 70 mm
Velocidad de rotación máx.: 50 rpm
Vida útil: 50,000 ciclos (1 ciclo = 360° hacia la izquierda + 360° hacia la derecha). Incluso después de este periodo, el damper conserva aprox. el 80 % de su par de amortiguación original. La vida útil puede ser significativamente mayor o menor según la aplicación.
Rango de temperatura de operación: -10 °C a 60 °C
Ángulo de presión: 20°
Materiales: Cuerpo exterior: Acero; Manguito del eje de salida: Nylon
Montaje: En cualquier posición
Información del eje: Diámetro: Ø +0 / -0.03 mm. Dureza: > HRC 55. Rugosidad superficial: RZ < 1 μm
INFORMACIÓN DE MONTAJE
No deben aplicarse fuerzas axiales ni radiales a través del eje.
INFORMACIÓN DE SEGURIDAD
Los dampers rotatorios no deben utilizarse como soportes estructurales. Debe existir una guía o soporte externo.
BAJO PEDIDO
Diseños especiales disponibles bajo solicitud.
