Dampers Rotatorios
FDN-63-R
| Modelos | Torque de amortiguación Nm | Dirección de amortiguación | Peso kg |
|---|---|---|---|
| FDN-47-R | 2.0 +/- 0.3 | Derecha | 0.054 |
| FDN-57-R | 5.5 +/- 0.3 | Derecha | 0.095 |
| FDN-63-R | 8.5 +/- 0.8 | Derecha | 0.115 |
| FDN-70-R | 11.0 +/- 1.0 | Derecha | 0.135 |
FDN-63-R
Brake de disco plano para amortiguación en un solo sentido
Rotación continua
Torque de amortiguación: 8.5 Nm

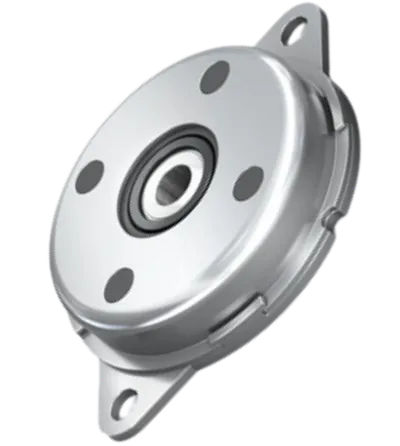

Los dampers rotatorios ACE FDN están diseñados como frenos de disco planos que proporcionan amortiguación en un solo sentido de giro. Su construcción resistente en acero permite controlar movimientos rotativos de manera precisa, incluso en aplicaciones donde se generan fuerzas elevadas o se requiere disipación constante de energía.
La dirección de amortiguación puede configurarse hacia la derecha o hacia la izquierda, según las necesidades del diseño. Este modelo puede frenar directamente en el punto de pivote, ofreciendo una respuesta estable y predecible en mecanismos compactos o articulados. Su diseño plano facilita su integración en espacios reducidos sin sacrificar desempeño.
Como es característico de los dampers rotatorios ACE, los modelos FDN son unidades libres de mantenimiento y listas para instalar. Su durabilidad y facilidad de integración los convierten en una solución ideal para aplicaciones industriales que requieren control rotativo en un solo sentido.
¿Necesitas más información sobre nuestro dampers? Contáctenos para una cotización o resolver sus dudas.
DETALLES TÉCNICOS
FDN-63-R
Datos técnicos

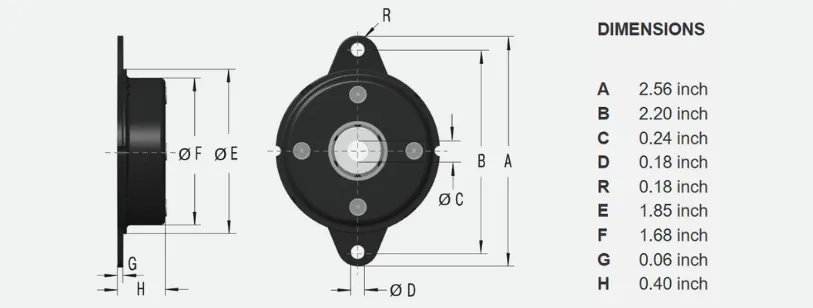

Tamaño de construcción: Ø 47 mm to 70 mm
Velocidad de rotación máx: 50 rpm
Rango de temperatura de operación: -10 °C a 60 °C
Vida útil: Tras 50 000 ciclos, incluso después de este tiempo, los amortiguadores siguen produciendo más del 80 % de su momento de amortiguación original. La vida útil puede ser significativamente mayor o menor, dependiendo de la aplicación.
Dirección de amortiguación: Derecha.
Materiales: Cuerpo exterior: Acero; Manguito del eje de salida: Nylon con metal – Rueda libre
Montaje: En cualquier posición.
Información del eje: FDN-47: Ø 6 +0 / -0.03 | FDN-57 to FDN-70: Ø 10 +0 / -0.03 | Hardness > HRC55, surface smoothness RZ < 1µm
INFORMACIÓN DE MONTAJE
Girar el eje en dirección opuesta a la dirección de frenado para evitar dañar el mecanismo de rueda libre. No deben aplicarse fuerzas axiales ni radiales a través del eje.
INFORMACIÓN DE SEGURIDAD
Los dampers rotatorios no deben utilizarse como soportes estructurales. Debe existir una guía o soporte externo.
Bajo pedido
Diseños especiales disponibles bajo solicitud.
