Safety Shock Absorbers
EB63-300
| Modelos | Carrera | Capacidad de Energía |
|---|---|---|
| EB63-100 | 3.94 in | 141,600 in-lbs/ciclo |
| EB63-200 | 7.87 in | 283,200 in-lbs/ciclo |
| EB63-300 | 11.81 in | 424,800 in-lbs/ciclo |
| EB63-400 | 15.75 in | 566,400 in-lbs/ciclo |
| EB63-500 | 19.69 in | 708,000 in-lbs/ciclo |

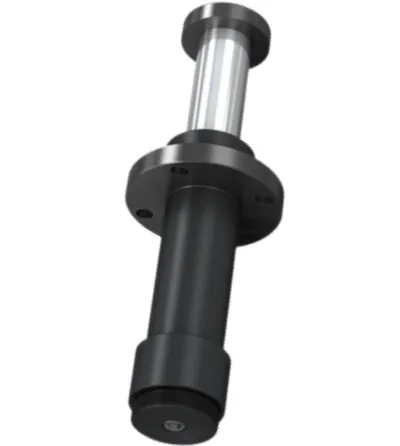

EB63-300
Bajas fuerzas de retorno con conjunto de resortes
Instalaciones de grúa, característica optimizada
Carrera: 11,81 in
Capacidad de energía: 424,800 in-lbs/ciclo
Fuerzas de retorno reducidas: los amortiguadores de seguridad ACE de la familia EB incorporan sellos internos del sistema, rodamientos de vástago de gran tamaño y una alta capacidad de absorción de energía para aplicaciones de paro de emergencia. Un conjunto de resortes integrado en el cuerpo robusto del amortiguador garantiza que las fuerzas de retorno se reduzcan a una fracción de las presentes en la familia CB, sin comprometer el desempeño de amortiguación.
Al igual que todos los amortiguadores de seguridad ACE, las características de amortiguación de los modelos EB —libres de mantenimiento y listos para instalar— se diseñan de forma individual según la aplicación específica del cliente, asegurando un comportamiento óptimo en cada condición de operación.
Estos amortiguadores de seguridad ofrecen un funcionamiento confiable en sistemas de grúas y en numerosas aplicaciones de servicio pesado, incluso en caso de falla de energía. Gracias a que funcionan como sistemas de frenado hidráulico independientes, proporcionan una protección segura y constante en situaciones críticas.
¿Necesitas más información sobre nuestros productos? Contáctenos para una cotización o resolver sus dudas.
DETALLES TÉCNICOS
CB63-300
Capacidad de energía: 424,800 in-lbs/ciclo
Peso efectivo mínimo: 10,010 lbs
Peso efectivo máximo: 847,000 lbs
Fuerza de retorno mínima: 187 lbs
Fuerza de retorno máxima: 2,372 lbs
Ángulo de carga lateral máx : 2.5°
Montaje: En cualquier posición
Tope positivo: Integrado
Fuerza de reacción en la capacidad nominal máxima = 42,000 lbs
Rango de velocidad de impacto: 1.6 ft/s a 15 ft/s
Rango de temperatura de operación: 10 °F a 150 °F (Otras temperaturas disponibles bajo solicitud).
Medio de amortiguación: Fluido de transmisión automática (ATF).
Material: Cuerpo exterior y botón del extremo del vástago: acero con recubrimiento anticorrosivo. Tubo del pistón: acero cromado duro.
Presión de llenado: Aproximadamente 8 psi a 16 psi. Retorno del vástago mediante acumulador interno de nitrógeno combinado con resorte adicional de retorno.
NOTA
Estos amortiguadores de seguridad compactos y de alto rendimiento están diseñados únicamente para situaciones de paro de emergencia. Son adecuados para aplicaciones en pórticos, transportadores, centros de procesamiento y máquinas de ensamble.
BAJO PEDIDO
Aceites especiales, bridas especiales, protección anticorrosiva adicional y otras configuraciones personalizadas.
