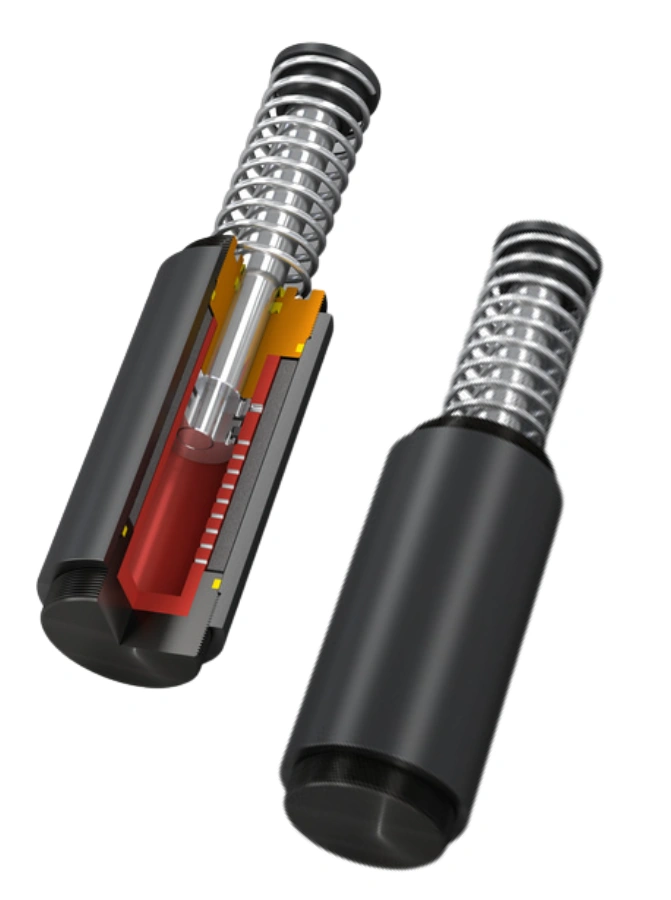

Amortiguadores industriales pesados
CA2
| Tipos | Carrera | Capacidad energética Nm/ciclo | Capacidad energética Nm/h | Peso efectivo min. kg | Peso efectivo máx.. kg |
|---|---|---|---|---|---|
| CA2X2-1 | 50 mm | 3.600 | 1.100.000 | 700 | 2.200 |
| CA2C2-2 | 50 mm | 3.600 | 1.100.000 | 1.800 | 5.400 |
| CA2C2-3 | 50 mm | 3.600 | 1.100.000 | 4.500 | 13.400 |
| CA2C2-4 | 50 mm | 3.600 | 1.100.000 | 11.300 | 34.000 |
| CA2X4-1 | 102 mm | 7.200 | 1.350.000 | 1.400 | 4.400 |
| CA2X4-2 | 102 mm | 7.200 | 1.350.000 | 3.600 | 11.000 |
| CA2X4-3 | 102 mm | 7.200 | 1.350.000 | 9.100 | 27.200 |
| CA2X4-4 | 102 mm | 7.200 | 1.350.000 | 22.600 | 68.000 |
| CA2X6-1 | 152 mm | 10.800 | 1.600.000 | 2.200 | 6.500 |
| CA2X6-2 | 152 mm | 10.800 | 1.600.000 | 5.400 | 16.300 |
| CA2X6-3 | 152 mm | 10.800 | 1.600.000 | 13.600 | 40.800 |
| CA2X6-4 | 152 mm | 10.800 | 1.600.000 | 34.000 | 102.000 |
| CA2X8-1 | 203 mm | 14.500 | 1.900.00 | 2.900 | 8.700 |
| CA2X8-2 | 203 mm | 14.500 | 1.900.00 | 7.200 | 21.700 |
| CA2X8-3 | 203 mm | 14.500 | 1.900.00 | 18.000 | 54.400 |
| CA2X8-4 | 203 mm | 14.500 | 1.900.00 | 45.300 | 136.000 |
| CA2X10-1 | 254 mm | 18.000 | 2.200.000 | 3.600 | 11.000 |
| CA2X10-2 | 254 mm | 18.000 | 2.200.000 | 9.100 | 27.200 |
| CA2X10-3 | 254 mm | 18.000 | 2.200.000 | 22.600 | 68.000 |
| CA2X10-4 | 254 mm | 18.000 | 2.200.000 | 56.600 | 170.000 |
CA2-F
Desaceleración de cargas pesadas
Capacidad de energía autocompensante
3.600 Nm/Ciclo 18.000 Nm/Ciclo
Carrera: 50 mm a 254 mm
Potentes: estos amortiguadores de gran volumen tienen un peso de entre 12,8 kg y 146 kg y complementan la gama de productos de amortiguadores autocompensantes de ACE. Todos los modelos de esta familia de productos están diseñados para aplicaciones en las que la robustez y una gran absorción de energía son importantes.
Los amortiguadores se diseñan específicamente para cada aplicación del cliente con la ayuda del programa de cálculo de ACE. De este modo, se evita el riesgo de colisiones y ajustes incorrectos. Los modelos CA pueden absorber hasta 126.500 Nm de energía y se pueden utilizar en el área de cargas efectivas de entre 700 kg y 326.000 kg. La combinación de ser extremadamente sólidos, absorber altos niveles de energía y tener un amplio rango de amortiguación los hace invaluables.
Estos amortiguadores industriales autocompensantes de servicio pesado se utilizan principalmente en ingeniería mecánica pesada, por ejemplo, en puentes levadizos y estructuras de acero o para amortiguar sistemas de compuertas.
DATOS TÉCNICOS
Capacidad energética 3.600 Nm/Ciclo a 18.000 Nm/Ciclo
Carrera 50 mm a 254 mm
Rango de velocidad de impacto de 30 cm/s a 50 cm/s (Otras velocidades bajo pedido)
Rango de temperatura de funcionamiento de -12 °C a +66 °C Otras temperaturas bajo pedido
Montaje en cualquier posición
Tope positivo Topes positivos externos de 2,5 mm a 3 mm antes del final de carrera proporcionados por el cliente.
Material: Cuerpo exterior: acero con revestimiento resistente a la corrosión; Vástago del pistón: acero cromado duro; Botón del extremo del vástago: acero endurecido y revestimiento resistente a la corrosión; Resorte de retorno: acero galvanizado
Medio de amortiguación Fluido de transmisión automática (ATF)
NOTAS
Solo para aplicaciones de emergencia y para uso continuo, es posible superar las capacidades máximas publicadas. En este caso, consulte con nosotros.
INFORMACIÓN DE SEGURIDAD
Los materiales externos en el área circundante pueden atacar los componentes del sello y provocar una vida útil más corta. Póngase en contacto con nosotros para obtener sugerencias de soluciones adecuadas. No pinte los amortiguadores debido a la emisión de calor.
Bajo pedido
Aceites especiales, montaje dentro de cilindros de aire u otras opciones especiales están disponibles bajo pedido.
